Для этого измеренное изменение давления DР = Р1 – Р2 под влиянием поднятия фурмы за время Dt со скоростью Vn на величину DНм = Vn*Dt сравниваем с расчетным:

DРрасч = rмс*g*DНм, (10)

где - rмс – плотность жидкого металла в ковше;

g – ускорение свободного падения.

Для избежания ошибки анализа из-за колебания заметалливания во время наложения пробного воздействия, неточностей контрольно-измерительной и пускорегулирующей аппаратуры, случайных колебаний давления Р и прочее устанавливается некоторый порог DРпор отклонение DР относительно DРрасч. Причиной изменения давления DР, отклонившимся от DРрасч на величину DР°, большую, чем DРпор, считается наличие свищей. Если же DР при наложении пробного воздействия отклоняется на величину DР°, не превышающую DРпор, то считается, что свищей нет, и отклонение DР° носит псевдослучайный характер. Иначе говоря, в последнем случае причиной падения давления до наложения пробного воздействия считается снижение заметалливания сопла.

Если свищи выходят над поверхностью расплава как во время нанесения, так и до него, то справедливость выводов на основе данного способа распознавания зарождающихся свищей сохраняется. Способ определения наличия свищей в этом случае также работоспособен.

Время нанесения пробного воздействия составляет несколько секунд. Поэтому рост заметалливания при одновременном росте свищей, с компенсирующими друг друга эффектами и не проявляющимися поэтому на кривой Р(t), маловероятен. Кроме того, вскоре после укорочения фурмы и, таким образом, снижения заметалливания вероятность быстрого образования свищей мала, так как с падением давления Р понижается величина механического усилия на элементы газового тракта.

Таким образом, вновь введенные операции в указанной связи с другими операциями дают возможность определить наличие свищей газового тракта при продувке расплава в ковше. Процедура определения наличия свищей запускается в действие по информации о локальном снижении давления перед фурмой. Распознавание наличие свищей осуществляется с использованием активного эксперимента путем наложения пробного сигнала на рабочие управления. В качестве информационного признака наличия свищей принят пониженный угол наклона к оси времени по отношению к рассчитываемому углу наклона, оцениваемый при известных Dt и DР.

С точки зрения реализации этого подхода в промышленных условиях удобно совмещать операцию активной идентификации состояния газового тракта с продувкой металла в автоматическом режиме (режим "качания" фурмы).

Проверка работоспособности алгоритма проводилась в ходе эксплуатации. При распознавании ситуации появления свищей продувочной фурмы фурма вынималась и обследовалась визуально. Алгоритм в 80% случаев правильно распознавал появление свищей.

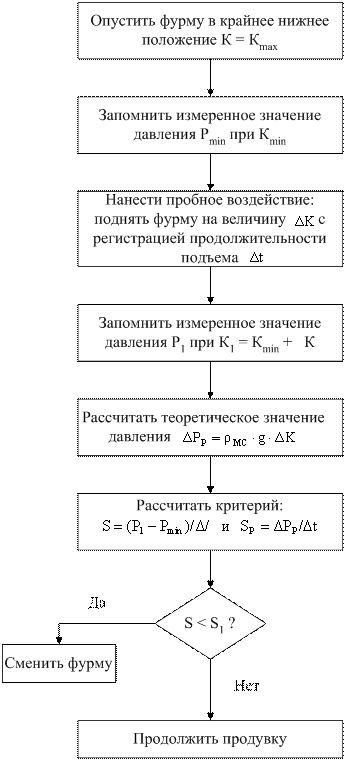

Алгоритм распознавания свищей продувочной фурмы показан на рисунке 9.

Рисунок 9 – Алгоритм распознавания свищей продувочной фурмы

Результаты работы алгоритмов распознавания состояния фурмы приведены на рисунках 10-13.

Время продувки мин:сек

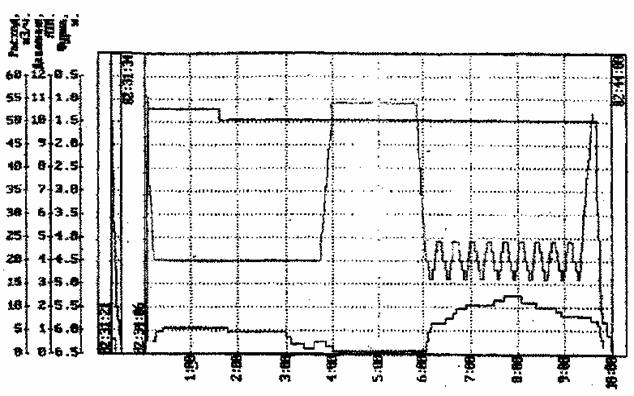

Рисунок 10(а) – Измеренные параметры продувки

Время продувки мин:сек

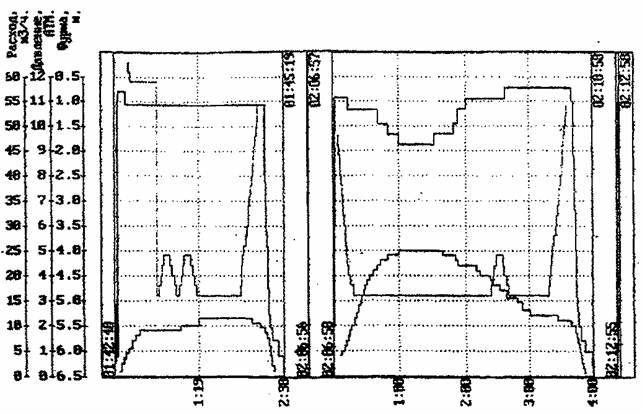

Рисунок 10(б) – Расчетные параметры состояния фурмы

Время продувки мин:сек

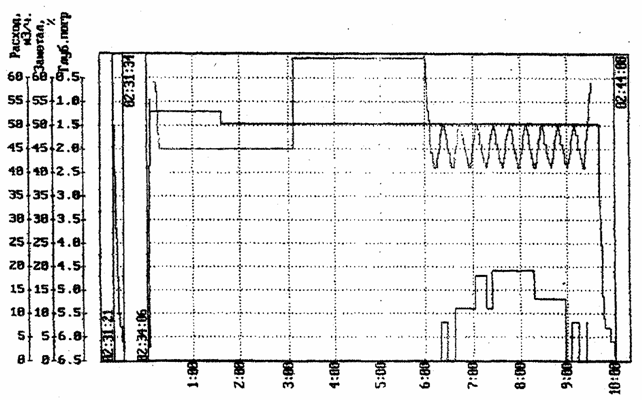

Рисунок 11(а) – Измеренные параметры продувки

Время продувки мин:сек

Рисунок 11(б) – Измеренные параметры состояния фурмы

Время продувки мин:сек

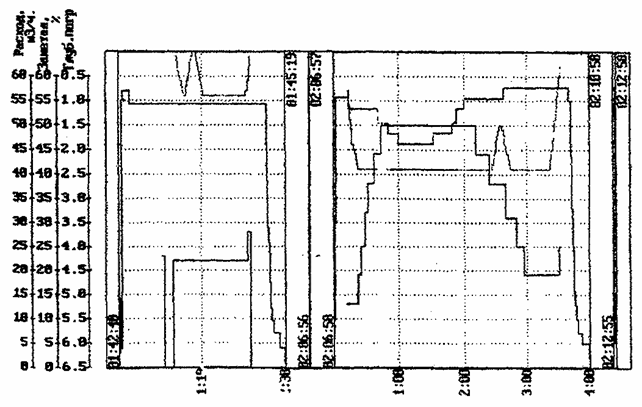

Рисунок 12(а) – Измеренные параметры продувки

Время продувки мин:сек

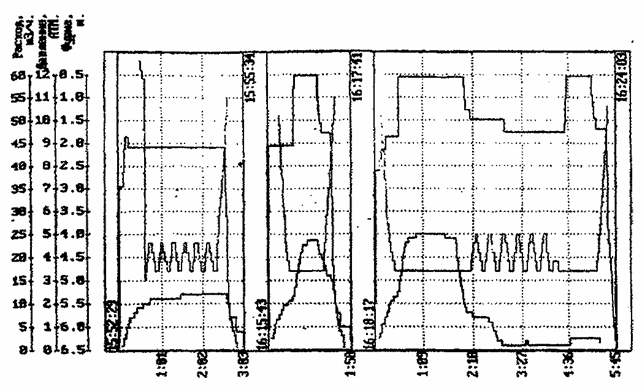

Рисунок 12(б) – Расчетные параметры состояния фурмы

Время продувки мин:сек

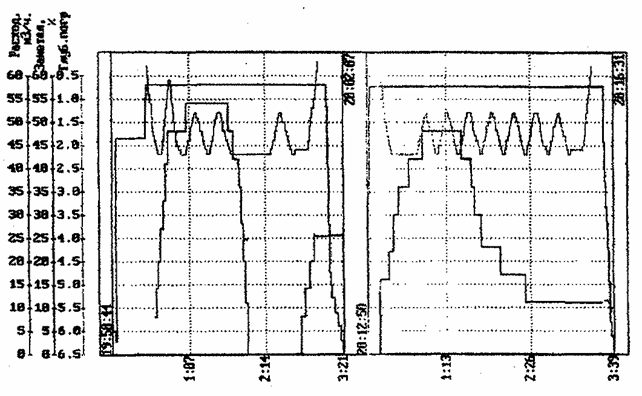

Рисунок 13(а) – Измеренные параметры продувки

Время продувки мин:сек

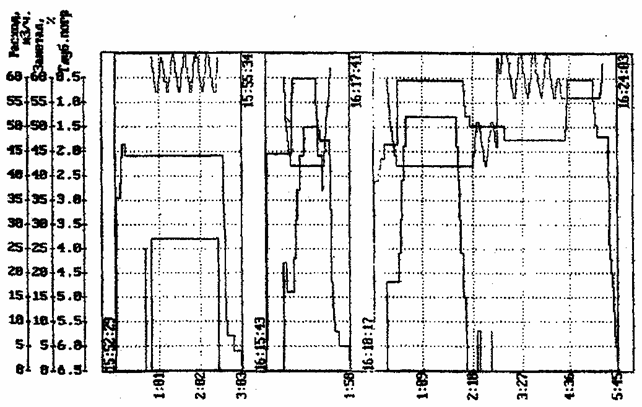

Рисунок 13(б) – Расчетные параметры состояния фурмы

3 ТЕХНИЧЕСКАЯ СТРУКТУРА АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ СБОРА, ОБРАБОТКИ И ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА УПСА

3.1 Общая техническая структура АСУ ТП УПСА

3.1.1 Обоснование и краткая характеристика основных решений по функциональной и обеспечивающей частям АСУ ТП УПСА

3.1.1.1 АСУ ТП УПСА разрабатывается с целью обеспечения оперативного контроля за ходом процесса обработки стали в ковше инертным газом, оперативного предоставления информации технологическому персоналу на постах управления УПСА, архивирования информации о процессе обработки стали на УПСА, формирование отчетных документов и подготовки информации для ретроспективного анализа хода процесса обработки стали в ковше на УПСА.

Технически АСУ ТП имеет двухуровневую иерархическую структуру (рисунок 14). В состав нижнего уровня иерархии входит подсистема "Параметры", реализованная на базе программируемого контроллера КТС ЛИУС-2 и предназначенная для сбора информации о ходе процесса обработки стали на УПСА (мгновенный расход газа на продувку, давление на фурме, состояние клапана подачи газа и контрольное положение фурмы (реперные точки), сигналы слива на печах, состояние весового оборудования (питатели, затворы) и текущий вес сыпучих по весо-дозаторам, текущее положение фурмы, признак разливки и масса разлитой на МНЛЗ №№ 1 и 2 стали), предварительной обработки и передачи информации на верхний уровень.

В состав верхнего уровня входят подсистемы "Диспетчер" и "Обработка", реализованные на базе персонального компьютера типа IBM PC 486DX.

Рисунок 14 – Существующая структура технических средств АСУ ТП УПСА

Подсистема "Диспетчер" предназначена для приема информации от подсистемы "Параметры", клавиатур ВТА-2000 на постах управления УПСА №№ 1 и 2, обработки полученной информации, формирования и выдачи на экраны ВТА-2000 на постах управления УПСА №№ 1 и 2 видеограмм, архивирования принятой информации.

Подсистема "Обработка" предназначена для ретроспективной обработки архивной информации, формирования отчетных документов, представления информации о ходе обработки стали на УПСА в графическом виде.

Техническая связь между уровнями – асинхронная последовательная по прерываниям.

3.1.1.2 Описание общих принципов функционирования АСУ ТП УПСА

Работа АСУ ТП УПСА совместно с технологическим оборудованием дает возможность реализовать в реальном времени функции оперативного контроля технологических параметров процесса и состояния, их отображения на постах управления УПСА, выдачи рекомендаций оперативному персоналу.
