После прохождения данных через блок 8 алгоритма, оператор получает сообщение о несоответствии полученных значений содержания С, Mn и Si и нескольких плавках заданным пределам. И если в результате повторного запроса эта информация подтверждается, то алгоритм определяет данные плавки, как требующие доводки по химическому составу на УПСА, а после обработки и добавки раскислителей, химический состав в обязательном порядке должен соответствовать марочнику.

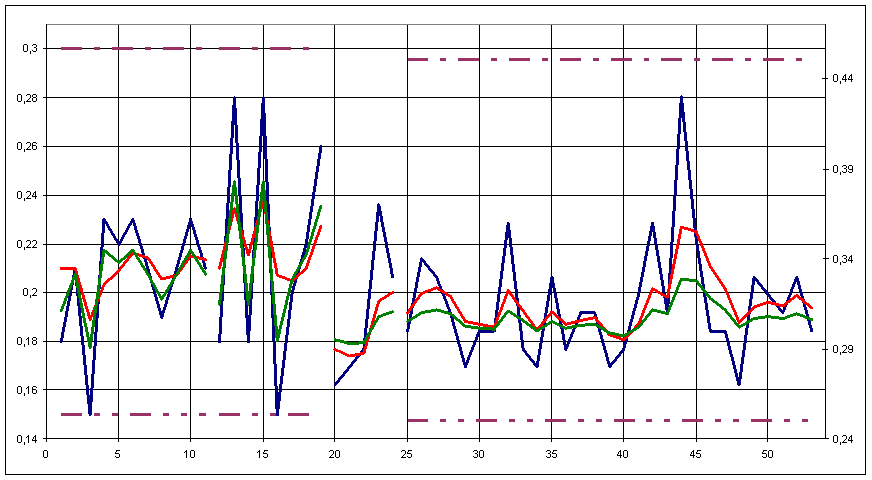

Рисунок 4 – Результаты расчетов содержания углерода С, %, в стали

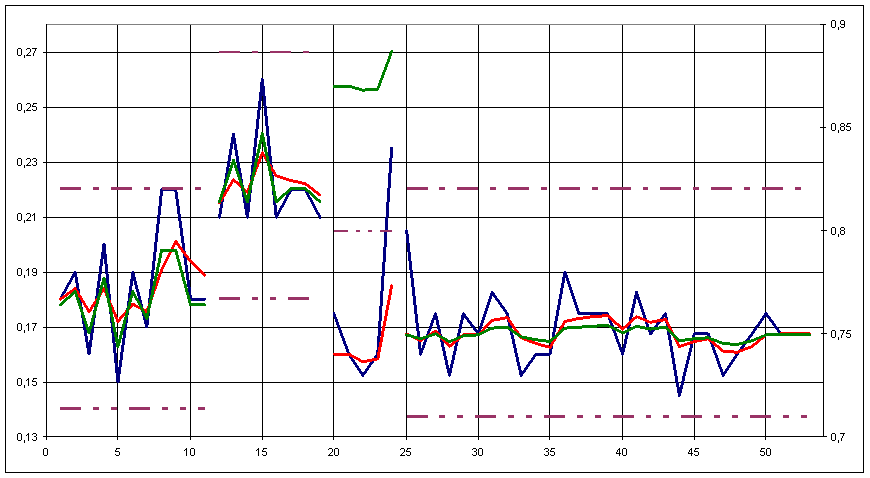

Рисунок 5 – Результаты расчетов содержания марганца Mn, %, в стали

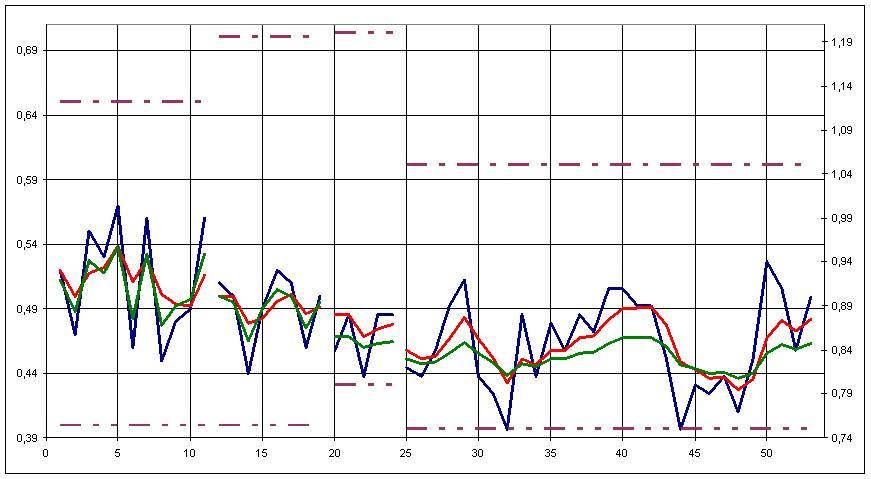

Рисунок 6 – Результаты расчетов содержания кремния Si, %, в стали

2.4 Оценка и контроль масс дозируемых материалов

Высокая точность взвешивания дозируемых материалов необходима для наиболее рационального их расхода и более точного соблюдения технологических операций. Это влияет на качество и себестоимость готовой продукции.

Кривые, получаемые при взвешивании и дозировании материалов, имеют сходство с кривыми измерения температуры в плане наличия локально-стационарного участка типа "полочки". Поэтому было произведено исследования алгоритма, работа которого основана на действии робастного фильтра, применительно к весовым кривым изменения сигнала. Исследование проводилось путем сравнения предлагаемого алгоритма с более простым - алгоритмом текущего среднего.

Выбор алгоритмов РЭС в качестве базовой процедуры оценивания объясняется следующими причинами:

ü достигается эффективное совмещение операций обнаружения и отбраковки выбросов (как операций проверки и повышения достоверности) с операциями собственно сглаживания, то есть выделения медленно меняющегося полезного сигнала и фильтрации, соответственно, высокочастотной составляющей измерительных помех;

ü настроечные коэффициенты РЭС сравнительно просто связать с содержательными технологическими характеристиками процессов и параметрами контролируемых сигналов; тем самым методики настройки РЭС удачно вписываются в концепцию описания желаемых свойств полезного сигнала по целевым (общесистемным) критериям и ограничениям, а результаты их применения оказываются хорошо интерпретируемыми;

Результаты обработки весовых кривых с использованием алгоритма текущего среднего представлены в таблице 5 и показаны графически на рисунке 7. Результаты обработки при помощи алгоритма робастной фильтрации сведены в таблицу 6 и показаны на рисунке8.

Сравнивая полученные при обработки кривых результаты видно, что использование сложного алгоритма позволяет более точно определять массу дозируемых материалов. Точность определения массы достигается за счет более точной и надежной обработки данных и выделений на весовых кривых локально-стационарного участка, по которому можно судить о действительной величине массы с достаточной объективностью.

Следовательно, при сравнении рассмотренных алгоритмов предпочтение следует отдавать более сложному и более надежному.

Таблица 4 – Весовая кривая измерения в цифровом виде

Таблица 5 – Результаты обработки весовой кривой по методу текущего среднего
