Термодинамика химической и электрохимической устойчивости сплавов системы Ni-Si
Рефераты >> Химия >> Термодинамика химической и электрохимической устойчивости сплавов системы Ni-Si

Высший силицид никеля NISi2 полностью разлагается в смеси концентрированной HNO3 и HF. Некоторые минеральные кислоты (H2SO4, H3PO4) при одночасовом кипячении растворяют NISi2 незначительно. Прибавление к серной кислоте окислителей (перекись водорода, надсернокислый аммоний) не увеличивает скорость разложения. Органические кислоты, растворы окислителей и комплексообразователей не разлагают силицид, растворы щелочей различной концентрации разлагают его незначительно [3].

Сведения о термическом расширении силицидов никеля весьма немногочисленны. Первая информация по этому вопросу была получена Нешпором и Резниченко, выполнившим дилатометрическое исследование Ni3Si и Ni2Si в области температур от 20 до 10700С [3]. При этом авторы установили, что коэффициенты термического расширения силицидов меняются с ростом температуры как показано в таблице 1.1.:

Таблица 1.1.

Коэффициенты термического расширения силицидов

Силицид

Интервал температур, 0С

α 106 град-1

Ni3Si

20-370

370-770

770-1070

9,0

11,5

14,85

Ni2Si

20-870

870-1070

16,5

19,0

1.2 Диаграмма состояния Ni - Si. Фазовые превращения в системе Ni-Si

На рис.1.1 приведена фазовая диаграмма состояния Ni-Si [4].

В системе определены следующие фазы: β1, β3, γ, δ, θ, έ, NiSi и NiSi2. Из них три фазы γ, θ и NiSi плавятся конгруэнтно при 1242, 1306 и 992 0С соответственно. Фазы β3, δ и βNiSi2 образуются по перитектическим реакциям при 1170, 1255 и 993 0С соответственно. В твердом состоянии по перитектоидным реакциям образуются фазы β1 (1035 0С) и έ (845 0С). Три фазы имеют высоко - и низкотемпературные модификации: β3↔ β2 (1115 0С), έ↔ε (830 0С) и βNiSi2↔αNiSi2 (981 0С). Максимальная растворимость Si в Ni достигает 15,8 % (ат.) при 1143 0С (эвтектическая температура). Кристаллическая структура соединений приведена в табл.1.2 [4]

Таблица 1.2.

Кристаллическая структура соединений системы Ni-Si

Соединение

Прототип

Параметры решетки, нм

a

b

c

β (Ni3Si)

AuCu3

0,350

β2*1

(GePt3?)

0,697

0,625

0,507

β3*2

(GePt3?)

0,704

0,626

0,508

δ (Ni2Si)

Co2Si

0,706

0,499

0,372

θ*3

0,3805

0,489

ε (Ni3Si2) *4

1,2229

1,0805

0,6924

NiSi

MnP

0,562

0,518

0,334

αNiSi2

CaF2

0,546

*1β=48,74о

*2β=48,84о

*4Ромбическая сингония

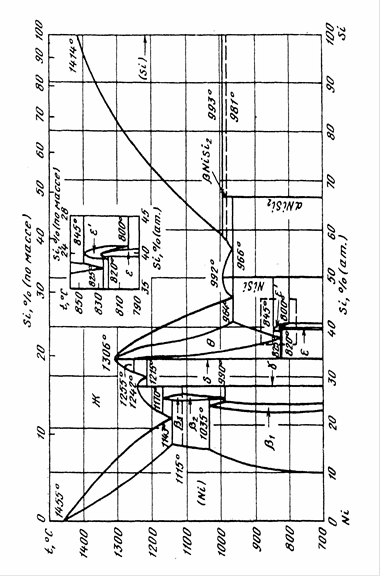

Рис.1.1 Диаграмма состояния системы Ni - Si.

1.3 Термодинамическое моделирование свойств твердых металлических растворов. Обобщенная теория "регулярных" растворов

Регулярный раствор образуется из компонентов с выделением или поглощением тепла, а энтропия смешения его такая же, как и в совершенном растворе. Проблема аналитического представления концентрационной и температурной зависимости термодинамических свойств сводится к поиску соответствующего выражения для избыточной энергии Гиббса GE [5]. Обычно в качестве нулевого приближения к теории реальных растворов применяется модель идеального раствора, где GE=0. В настоящей модели за нулевое приближение принята теория регулярных растворов.

Понятие "регулярный раствор" включает в себя как частные случаи понятия "идеальный" и "предельно разбавленный" раствор, а закон граничной регулярности, согласно которому любой раствор можно считать регулярным до определенного предела, справедлив для более широкого диапазона концентраций, чем законы Рауля и Генри [5].

Для регулярного раствора:

, (1.1)

где xi и xj - мольные доли компонентов,

Qij - энергия взаимообмена (смешения).

В рамках модели строго регулярного раствора энергии взаимообмена являются константами. В реальных системах энергии взаимообмена (как эмпирические параметры модели) зависят от состава и температуры.

Для субрегулярных растворов:

; (1.2)

Для квазирегулярных растворов:

; (1.3)

где: и - соответственно теплота и избыточная энтропия смешения компонентов. Выражения (1.2) и (1.3), очевидно, можно рассматривать как частные случаи неизвестной функции для концентрационной и температурной зависимостей энергии смешения компонентов, получаемой путем разложения и в ряд Тейлора. Если ограничиться несколькими первыми членами ряда:


Страница:
