- активность иона в растворе.

Введя общепринятое обозначение , получим:

; (1.28)

Для того чтобы построить диаграмму рН-потенциал по уравнению (1.28), выбирают фиксированные значения так, чтобы последний член имел постоянную величину. Затем строят прямую линию с одинаковой при рН=0 и наклоном . При 25 0С значение равно 0,0591 В, тогда наклон прямой равен .

Наклонные линии ( и ) отображают равновесия, в которых участвуют ионы Н+ и ОН - совместно с электронами; горизонтальные линии (m=0) - равновесия, в которых участвуют электроны, но не принимают участия ионы Н+ и ОН-; вертикальные линии (n=0) - равновесия, в которых принимают участие ионы Н+ и ОН-, но не учавствуют электроны. Последнее равновесие является химическим, поэтому не может быть рассчитано по формуле (1.28).

Вместо него применяют уравнение:

; (1.29)

; (1.30)

Затем определяют значение рН для вертикальной линии по уравнению:

; (1.31)

Как ранее упоминалось, на полные диаграммы рН-потенциал наносят семейства линий при активностях ионов в растворе равных 100, 10-2, 10-4, 10-6 моль, соответственно обозначаемые 0, - 2, - 4, - 6.

Для характеристики коррозионных процессов можно использовать упрощенные диаграммы рН-потенциал. Для этого или объединяют отдельные кривые, соответствующие различным активностям (проводят усредненную кривую), в одну, либо строят диаграмму только для одной из активностей ионов в растворе.

Диаграмма рН-потенциал системы Si-H2O и Ni-O

Диаграмма электрохимического равновесия системы Si-H2O представлена на рис.1.5 [7].

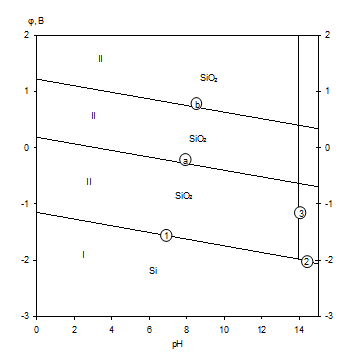

Рис.1.5 Диаграмма рН-потенциал для системы Si-H2O при 25 0С,

1 атм. (воздух) и =1.

Линии "а" и "b" на диаграмме ограничивают область термодинамической устойчивости воды. В области 1 кремний находится в виде оксида кремния SiO2.

Основные химические и электрохимические равновесия приведены в таблице 1.6.

Таблица 1.6.

Основные химические и электрохимические равновесия в системе Si-H2O при 25 0С, 1 атм. (воздух) и ai=1

Линии "а" и "b" на диаграмме ограничивают область термодинамической устойчивости воды. В области 1 кремний находится в виде оксида кремния SiO2.

Диаграмма рН-потенциал системы Ni-H2O приведена на рис.1.6 [10].

На диаграмме можно выделить 4 области преобладания различных фаз:

I - Ni - область иммунности

II - Ni2+ - область активной коррозии

III - NiOx - область пассивности

IV - - область транспассивности.

Основные химические и электрохимические равновесия указаны в табл.1.7.

Таблица 1.7.

Основные химические и электрохимические равновесия в системе Ni-H2O при 25 0С, 1 атм. (воздух) и ai=1 моль/л (негидратированная форма оксидов)

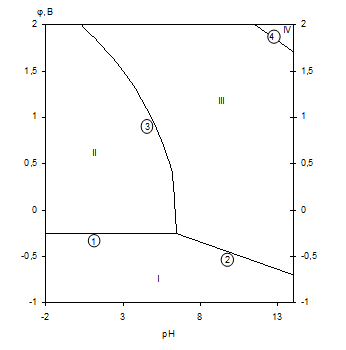

Рис.1.6. Диаграмма рН-потенциал системы Ni-H2O при 25 0С,

1 атм. (воздух) и =1 моль/л (негидратированная форма оксидов).

2. Экспериментальная часть

Справочные данные для расчетов системы Ni-Si-O [6].

Таблица 2.1.

Стандартные энтальпии образования и энтропии некоторых веществ
