; (1.23)

где - активность компонента в растворе;

- мольная (атомная) доля компонента в растворе;

- энергия смешения компонентов при образовании раствора.

Формула применима к двухкомпонентным растворам.

Для конденсированных фаз в рамках модели идеального (совершенного раствора) .

Валовый состав тройной системы Ме1-Ме2-О можно записать как

;

где - атомная доля металла ;

- степень окисленности системы

(.)

Тогда изотермические сечения диаграммы состояния этой системы удобно представить графически на плоскости в координатах .

В соответствии с теорией химического сродства Вант-Гоффа термодинамическим критерием возможности окисления элементов в сплаве служит стандартное изменение свободной энергии Гиббса для реакции:

; (1.24)

или давление кислорода . Эти показатели взаимосвязаны уравнением:

; (1.25)

Чем отрицательнее величина изобарно-изотермического потенциала реакции (1.24), или ниже , тем выше избирательность окисления данного металла.

Итак, представление фазовых диаграмм вида Ме-О, Ме1-Ме2-О может быть различно и зависеть от выбора термодинамических параметров как координат (Р, Т составов и др.) Но в любом случае эти диаграммы могут служить термодинамической основой при изучении вопросов об устойчивости систем, в частности, при рассмотрении вопросов об окислении металлов [8].

Фазовая диаграмма состояния системы Si-O

Фазовая диаграмма состояния системы Si-O представлена на рис.1.3 [7]. Как следует из диаграммы, в системе образуется одна устойчивая оксидная фаза - SiO2 (кремнезем). Таким образом, при температурах ниже 14000С в системе реализуются следующие фазовые равновесия:

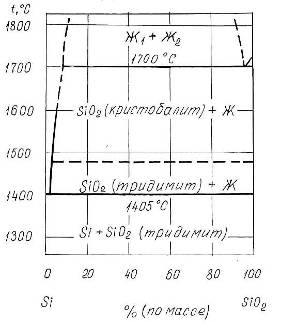

Рис.1.3 Диаграмма состояния системы Si-O.

Фазовая диаграмма состояния Ni-O приведена на рис.1.4 [5].

Из нее следует, что при температурах ниже 200 0С в системе никель - кислород наблюдается следующая последовательность равновесий:

Рис.1.4 Диаграмма состояния Ni - O.

Здесь - фаза нестехиометрического состава, непрерывный ряд твердых растворов между NiO и NiO2 (1<x<2).

1.7 Диаграммы электрохимического равновесия систем

Ni-H2O и Si-H2О. Общие положения. Применение диаграммы рН-потенциал. Электрохимическая устойчивость металлов и сплавов определяется их стойкостью к коррозии в водной среде. Лучшим способом представления термодинамической информации о химической и электрохимической устойчивости металлических систем в водных растворах являются диаграммы рН-потенциал. Впервые такие диаграммы в системе элемент-вода для чистых металлов при температуре 250С были построены Марселем Пурбе и использованы им для описания термодинамических коррозионных процессов.

На диаграммах Пурбе представлены различные химические и электрохимические равновесия, играющие роль в процессе коррозии металлов. Они характеризуют прежде всего состав водного раствора и устойчивость твердых фаз в зависимости от двух переменных: электродного потенциала и рН раствора для реально устанавливающихся равновесий. Электродные потенциалы φ выражены в вольтах по водородной шкале.

Диаграммы состоят из областей, разграниченных между собой кривыми равновесия. В случае жидких фаз положение границы зависит от активности не только ионов водорода, но и других ионов, участвующих в равновесии. В таких случаях, вместо одной кривой на рисунке нанесено семейство кривых, каждая из которых отвечает определенной активности соответствующих ионов (при этом для каждой кривой указано значение логарифма активности 0, - 2, - 4, - 6 и т.п.) [5].

На всех диаграммах рН-потенциал наносятся две основные линии диаграммы состояния воды (они наносятся пунктиром и обозначаются буквами а и b). Эти линии отвечают электрохимическим равновесиям воды продуктами ее восстановления - водородом (линия а) и окисления - кислородом (линия b). Область, заключенная между этими двумя линиями, является областью устойчивости воды. При потенциалах, лежащих вне этой области, т.е. выще линии b или ниже линии а, вода термодинамически неустойчива; выше линии b вода окисляется, а ниже линии а - восстанавливается.

Диаграммы Пурбе служат термодинамической основой при решении вопросов об устойчивости того или иного состояния системы и о возможности протекания в ней какой-либо реакции. В частности, ими можно пользоваться при рассмотрении вопросов об окислении металлов (как самопроизвольном, так и анодном) [10].

Методика расчетов диаграмм рН-потенциал

Для расчета и построения диаграмм рН-потенциал необходимо располагать сведениями об основных реакциях (окисления и восстановления, комплексообразования и осаждения), возможных в данной системе, об их количественных характеристиках (энергии Гиббса, произведение растворимости и т.д.) и передать графически в координатах рН-потенциал.

Линии на диаграмме рН-потенциал рассчитываются по равновесию, записанному в общей форме:

; (1.26)

для которого можно записать уравнение равновесного потенциала:

; (1.27)

где - равновесный потенциал системы;

- стандартный потенциал системы;

- универсальная газовая постоянная;

- постоянная Фарадея;

- температура, К;
