Несколько концентраторов могут конструктивно объединяться в группу, кластер (cluster), внутри которого абоненты также соединены в единое кольцо. Применение кластеров позволяет увеличивать количество абонентов, подключенных к одному центру (например, до 16, если в кластер входит два концентратора).

Рис. 5.7. Концентратор Token-Ring (8228 MAU)

В качестве среды передачи в сети IBM Token-Ring сначала применялась витая пара, но затем появились варианты аппаратуры для коаксиального кабеля, а также для оптоволоконного кабеля в стандарте FDDI. Витая пара применяется как неэкранированная (UTP), так и экранированная (STP).

Основные технические характеристики сети Token-Ring следующие.

· Максимальное количество концентраторов типа IBM 8228 MAU - 12.

· Максимальное количество абонентов в сети - 96.

· Максимальная длина кабеля между абонентом и концентратором — 45 м.

· Максимальная длина кабеля между концентраторами -45м.

· Максимальная длина кабеля, соединяющего все концентраторы - 120м.

· Скорость передачи данных - 4 Мбит/с и 16 Мбит/с.

Все приведенные характеристики относятся к случаю неэкранированной витой пары. В случае применения другой среды передачи характеристики сети могут отличаться. Например, при использовании экранированной витой пары количество абонентов может быть увеличено до 260 (вместо 96), длина кабеля - до 100 м (вместо 45), количество концентраторов -до 33, а полная длина кольца, соединяющего концентраторы - до 200 м. Оптоволоконный кабель позволяет увеличивать длину кабеля до 1 км.

Как видим, сеть Token-Ring уступает сети Ethernet как по допустимому размеру сети, так и по максимальному количеству абонентов. Что касается скорости передачи, то в настоящее время ведется разработка версий Token-Ring на скорость 100 Мбит/с и на 1000 Мбит/с. Фирма IBM вовсе не собирается отказываться от своей сети, рассматривая ее как достойного конкурента Ethernet.

Для передачи информации в Token-Ring используется вариант кода Ман-честер-П. Как и в любой звездообразной топологии, никаких дополнительных мер по электрическому согласованию и внешнему заземлению не требуется.

Для присоединения кабеля к сетевому адаптеру используется внешний 9-контактный разъем типа DIN. Так же, как и адаптеры Ethernet, адаптеры Token-Ring имеют на своей плате переключатели или перемычки для настройки адресов и прерываний системной шины. Если сеть Ethernet можно построить только на адаптерах и кабеле, то для сети Token-Ring обязательно нужно приобретать концентраторы. Это также увеличивает стоимость аппаратуры Token-Ring.

В то же время в отличие от Ethernet сеть Token-Ring лучше держит большую нагрузку (больше 30-40%) и обеспечивает гарантированное время доступа. Это крайне необходимо, например, в сетях производственного назначения, в которых задержка реакции на внешнее событие может привести к серьезным авариям.

В сети Token-Ring используется классический маркерный метод доступа, то есть по кольцу постоянно циркулирует маркер, к которому абоненты могут присоединять свои пакеты данных. Отсюда следует такое важное достоинство данной сети, как отсутствие конфликтов, но отсюда же следуют такие недостатки, как необходимость контроля за целостностью маркера и зависимость функционирования сети от каждого из абонентов (в случае неисправности абонент обязательно должен быть исключен из кольца).

Для контроля за целостностью маркера используется один из абонентов (так называемый активный монитор). Его аппаратура ничем не отличается от остальных, но его программные средства следят за временными соотношениями в сети и формируют в случае необходимости новый маркер. Активный монитор выбирается при инициализации сети, им может быть любой компьютер сети. Если активный монитор по какой-то причине выходит из строя, то включается специальный механизм, посредством которого другие абоненты (запасные мониторы) принимают решение о назначении нового активного монитора.

Рис. 5.8. Формат маркера сети Token-Ring

Маркер представляет собой управляющий пакет, содержащий всего три байта (рис. 5.8): байт начального разделителя (SD - Start Delimiter), байт управления доступом (АС - Access Control) и байт конечного разделителя (ED - End Delimiter). Начальный разделитель и конечный разделитель представляют собой не просто последовательность нулей и единиц, а содержат импульсы специального вида. Благодаря этому данные разделители нельзя спутать ни с какими другими байтами пакетов. Четыре бита разделителя представляют собой нулевые биты в принятой кодировке, а четыре других бита не соответствуют коду Манчестер-П: в течение двух битовых интервалов удерживается один уровень сигнала, а в течение двух остальных — другой уровень. В результате такой сбой синхронизации легко выявляется приемником.

Рис. 5.9. Формат байта управления доступом

Байт управления разделен на четыре поля (рис. 5.9): три бита приоритета, бит маркера, бит монитора и три бита резервирования. Биты приоритета позволяют абоненту присваивать приоритет своим пакетам или маркеру (приоритет может быть от 0 до 7, причем 7 соответствует наивысшему приоритету, а 0 — наинизшему). Абонент может присоединить к маркеру свой пакет только тогда, когда его собственный приоритет такой же или выше приоритета маркера. Бит маркера определяет, присоединен ли к маркеру пакет (единица соответствует маркеру без пакета, нуль - маркеру с пакетом). Бит монитора, установленный в единицу, говорит о том, что данный маркер передан активным монитором. Биты резервирования позволяют абоненту зарезервировать свое право на дальнейший захват сети, то есть, так сказать, занять очередь на обслуживание. Если приоритет абонента выше, чем текущее значение поля резервирования, он может записать туда свой приоритет вместо прежнего.

Формат пакета Token-Ring представлен на рис. 5.10. Помимо начального и конечного разделителей, а также байта управления доступом, в пакет входят также байт управления пакетом, сетевые адреса приемника и передатчика, данные, контрольная сумма и байт состояния,пакета.

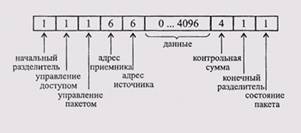

Рис. 5.10. Формат пакета сети Token-Ring (длина полей дана в байтах)

Назначение полей пакета следующее:

· Начальный разделитель (SD) является признаком начала пакета.

· Байт управления доступом (АС) имеет то же назначение, что и в маркере.

· Байт управления пакетом (FC - Frame Control) определяет тип пакета (кадра).

· Шестибайтовые адреса отправителя и получателя пакета имеют стандартный формат, описанный в разделе 3.2.

· Поле данных включает в себя передаваемую информацию или информацию управления обменом.

· Поле контрольной суммы представляет собой 32-разрядную циклическую контрольную сумму пакета (CRC).
