Рис. 4.4. Соединение репитером двух сегментов сети

Репитеры, или повторители (repeater), выполняют более простую функцию, чем трансиверы. Они не преобразуют ни уровни сигналов, ни их вид, а только восстанавливают ослабленные сигналы (их амплитуду и форму), приводя их форму к исходному виду. Цель такой ретрансляции сигналов состоит в увеличении длины сети (рис. 4.4). Однако часто репитеры выполняют и некоторые другие функции, например гальваническую развязку соединяемых сегментов. В любом случае, как репитеры, так и трансиверы не производят никакой информационной обработки проходящих через них сигналов.

Концентраторы (hub), как следует из их названия, служат для объединения в единую сеть нескольких сегментов сети. Концентраторы можно разделить на пассивные и активные.

Пассивные, или репитерные, концентраторы представляют собой собранные в едином конструктиве несколько репитеров. Они выполняют те же функции, что и репитеры (рис. 4.5). Преимущество подобных концентраторов по сравнению с отдельными репитерами только в том, что все точки подключения собраны в одном месте, что упрощает реконфигурацию сети, контроль за ней и поиск неисправностей. К тому же все репитеры в данном случае питаются от единого качественного источника питания.

Пассивные концентраторы иногда вмешиваются в обмен, помогая устранять некоторые явные ошибки обмена.

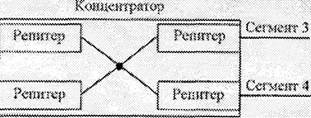

Рис. 4.5. Структура репитерного концентратора

Активные концентраторы выполняют более сложные функции, чем пассивные, например, они могут преобразовывать информацию и протоколы обмена. Правда, это преобразование очень простое. Примером активных концентраторов могут служить коммутирующие или переключающие концентраторы (switching hub), коммутаторы. Они передают из одного сегмента сети в другой сегмент не все пакеты, а только те, которые действительно адресованы компьютерам из другого сегмента. При этом сам пакет коммутатором не принимается. Это приводит к снижению интенсивности обмена в сети вследствие разделения нагрузки, так как каждый сегмент работает только со своими пакетами.

Мосты (bridge), маршрутизаторы (router) и шлюзы (gateway) служат для объединения в единую сеть нескольких разнородных сетей с разными протоколами обмена нижнего уровня, в частности, с разными форматами пакетов, разными методами кодирования, разной скоростью передачи и т.д. В результате их применения сложная и неоднородная сеть, содержащая в себе самые разные сегменты, с точки зрения пользователя выглядит обычной сетью - то есть обеспечивается «прозрачность» сети для протоколов высокого уровня. Естественно, мосты, маршрутизаторы и шлюзы гораздо сложнее и дороже, чем концентраторы, так как от них требуется довольно сложная обработка информации. Реализуются они на базе компьютеров, подключенных к сети с помощью сетевых адаптеров. По сути, это специализированные абоненты (узлы) сети.

Мосты - наиболее простые устройства, служащие для объединения сетей с разными стандартами обмена, например Ethernet и Arcnet, или нескольких сегментов (частей) одной и той же сети, например Ethernet (рис. 4.6). В последнем случае мост служит только для разделения нагрузок сегментов, повышая тем самым производительность сети в целом. В отличие от коммутирующих концентраторов, мосты принимают поступающие пакеты целиком и в случае необходимости производят их простейшую обработку.

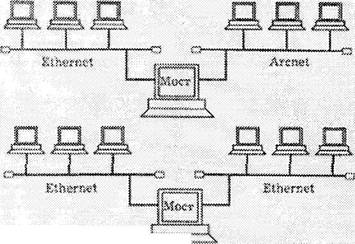

Рис. 4.6. Включение моста

Маршрутизаторы выполняют более сложную функцию, чем мосты. Их главная задача - выбор для каждого пакета оптимального маршрута для избегания чрезмерной нагрузки отдельных участков сети и обхода поврежденных участков. Они применяются, как правило, в сложных разветвленных сетях, имеющих несколько маршрутов между отдельными абонентами. Маршрутизаторы не преобразуют протоколы нижних уровней, поэтому они соединяют только сегменты одноименных сетей. Существуют также гибридные маршрутизаторы (brouter), представляющие собой гибрид моста и маршрутизатора. Они выделяют пакеты, которым нужна маршрутизация, и обрабатывают их как маршрутизаторы, а для остальных пакетов служат обычными мостами.

Шлюзы — это устройства для соединения совершенно различных сетей с сильно отличающимися протоколами, например для соединения локальных сетей с большими компьютерами или с глобальными сетями. Это самые дорогие и редко применяемые сетевые устройства.

Если обратиться к модели OSI, то можно считать, что репитеры и репи-терные концентраторы связывают сети или сегменты на первом уровне, мосты - на втором уровне, маршрутизаторы — на третьем уровне, а шлюзы - на более высоких уровнях (на 4,5,6 и 7). Соответственно, репитеры выполняют функции (не все, а только некоторые) первого уровня, мосты реализуют функции второго уровня (на первом уровне и частично на втором у них работают сетевые адаптеры), маршрутизаторы - третьего уровня, а шлюзы должны выполнять функции всех уровней.

7. Стандартные локальные сети.

Стандартные сети обеспечивают большой диапазон допустимых размеров сети, допустимого количества абонентов сети и, что не менее важно, большой диапазон цен на аппаратуру.

· Сети Ethernet и Fast Ethernet

· Сеть Token-Ring

· Сеть Arcnet

· Сеть FDDI

· Ceть lOOVG-AnyLAN

· Сверхвысокоскоростные сети

Сети Ethernet и Fast Ethernet

За время, прошедшее с появления первых локальных сетей, было разработано несколько сотен самых разных сетевых технологий, однако заметное распространение получили всего несколько сетей, что связано прежде всего с поддержкой этих сетей известными фирмами и с высоким уровнем стандартизации принципов их организации. Далеко не всегда стандартные сети имеют рекордные характеристики, обеспечивают наиболее оптимальные режимы обмена, но большие объемы выпуска их аппаратуры и, следовательно, ее невысокая стоимость обеспечивают им огромные преимущества. Немаловажно и то, что производители программных средств также в первую очередь ориентируются на самые распространенные сети. Поэтому пользователь, выбирающий стандартные сети, имеет полную гарантию совместимости аппаратуры и программ.

В настоящее время тенденция уменьшения количества типов используемых сетей все усиливается. Дело в том, что увеличение скорости передачи в локальных сетях до 100 и даже до 1000 Мбит/с требует применения самых передовых технологий, проведения серьезных и дорогих научных исследований. Естественно, это могут позволить себе только крупнейшие фирмы, которые, конечно же, поддерживают свои стандартные сети и их более совершенные разновидности. К тому же большинство потребителей уже установило у себя какие-то сети и вовсе не желает сразу и полностью заменять все сетевое оборудование на другое, пусть даже в чем-то лучшее. Поэтому в ближайшем будущем вряд ли стоит ожидать принятия принципиально новых стандартов.
