Диаграммы Размещения показывают физическое расположение различных компонентов системы в сети. В нашем примере система ATM состоит из большого количества подсистем, выполняемых на отдельных физических устройствах, или узлах (node). Диаграмма Размещения для системы ATM представлена на рис.

Рис. Диаграмма Размещения для системы ATM

Из данной диаграммы можно узнать о физическом размещении системы. Клиентские программы ATM будут работать в нескольких местах на различных сайтах. Через закрытые сети будет осуществляться сообщение клиентов с региональным сервером ATM. На нем будет работать программное обеспечение сервера ATM. В свою очередь, посредством локальной сети региональный сервер будет взаимодействовать с сервером банковской базы данных, работающим под управлением Oracle. Наконец с региональным сервером ATM соединен принтер.

Итак, данная диаграмма показывает физическое расположение системы. Например, наша система ATM соответствует трехуровневой архитектуре, когда на первом уровне размещается база данных, на втором — региональный сервер, а на третьем — клиент.

Диаграмма Размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом для выяснения физического размещения системы и расположения ее отдельных подсистем. Менеджер проекта объяснит пользователям, как будет выглядеть готовый продукт. Эксплуатационный персонал сможет планировать работу по установке системы.

Приведенные диаграммы описывают систему с различных точек зрения.Однако прежде чем углубиться в детали Rose, стоит обсудить еще один аспект разработки программного обеспечения — сам процесс. Хотя эта книга и не является учебником по методологии или по организации процесса, мы хотели бы познакомить вас с процессом разработки приложений, использующим описанные выше диаграммы UML.

58. Сравнительный анализ структурного и объектно-ориентированного подходов проектирования программного обеспечения (различие, особенности, достоинства и недостатки).

В настоящее время используется большое количество подходов, которые позволяют, так или иначе, создавать модели бизнес-процессов предприятий. Как бы то ни было, их использование гарантирует стандартизированный подход к описанию, позволяет накапливать опыт и практические навыки и на протяжении длительного времени обеспечивать понимание созданных моделей другими сотрудниками.

Важнейшими из подходов являются структурный (функциональный), объектно-ориентированный, отдельно выделяется методология ARIS.

1. Структурный (функциональный) подход

Сущность подхода

Сущность структурного подхода к разработке ИС заключается в ее декомпозиции (разбиении) на автоматизируемые функции: система разбивается на функциональные подсистемы, которые в свою очередь делятся на подфункции, подразделяемые на задачи и так далее.

В качестве средств структурного анализа и проектирования, наиболее распространенны следующие нотации:

· SADT (Structured Analysis and Design Technique). Для новых систем SADT (IDEF0) применяется для определения требований (функций) для разработки системы, реализующей выделенные функции. Для уже существующих - IDEF0 может быть использована для анализа функций, выполняемых системой. Модель в нотации IDEF0 представляет собой совокупность иерархически упорядоченных и взаимосвязанных диаграмм (рис.1). Вершина этой древовидной структуры, представляющая собой самое общее описание системы. После описания системы в целом проводится разбиение ее на крупные фрагменты (функциональная декомпозиция).

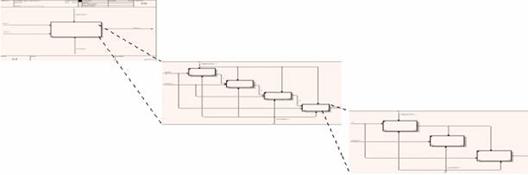

Рис.1 Модель в нотации IDEF0

· DFD (Data Flow Diagrams) диаграммы потоков данных. Диаграммы DFD обычно строятся для наглядного изображения текущей работы системы документооборота организации. Как правило, диаграммы DFD используют в качестве дополнения модели бизнес-процессов, выполненной в IDEF0.

· IDEF3. Методология моделирования IDEF3 позволяет описать процессы, фокусируя внимание на течении этих процессов, позволяет рассмотреть конкретный процесс с учетом последовательности выполняемых операций.

· ER (Entity-Relationship Diagrams) диаграммы "сущность-связь". Методология описания данных (IDEF1X).

Выводы по практическому использованию

Общие выводы: применение универсальных графических языков моделирования IDEF0, IDEF3 и DFD обеспечивает логическую целостность и полноту описания, необходимую для достижения точных и непротиворечивых результатов на этапе анализа.

Выводы по диаграммам:

Наиболее существенное различие между разно­видностями структурного анализа заключается в их функциональности.

Модели SADT (IDEF0) наиболее удобны при построении функциональных моделей. Они наглядно отражают функциональную структуру объекта: производимые действия, связи между этими действиями. Таким образом, четко прослеживается логика и взаимодействие процессов организации. Главным достоинством нотации является возможность получить полную информацию о каждой работе, благодаря ее жестко регламентированной структуре. С ее помощью можно выявить все недостатки, касающиеся как самого процесса, так и то, с помощью чего он реализуется: дублирование функций, отсутствие механизмов, регламентирующих данный процесс, отсутствие контрольных переходов и т.д.

DFD позволяет проанализировать информационное пространство системы и используется для описания документооборота и обработки информации. Поэтому диаграммы DFD применяют в качестве дополнения модели бизнес-процессов, выполненной в IDEF0.

IDEF3 хорошо приспособлен для сбора данных, требующихся для прове­дения анализа системы с точки зрения рассогласования/согласования процессов во времени.

Нельзя говорить о достоинствах и недостатках отдельных нотаций. Возможны ситуации, при которых анализ IDEF0 не обнаружил недостатков в деятельности организации с точки зрения технологического или производственного процесса, однако это не является гарантией отсутствия ошибок. Поэтому в следующем этапе анализа необходимо перейти к исследованию информационных потоков с помощью DFD и затем объединить эти пространства с помощью последней нотации - IDEF3.

Что касается IDEF1X, наряду со многими достоинствами, существенным недостатком является невозможность адекватно и полно описать предметную область. Поэтому, код клиентского приложения, генерируемый в дальнейшем на основе информации о структуре БД, не позволяет построить эффективное приложение со сложной бизнес – логикой. Это вызвано тем, что данные для хранения в БД необходимо представить в таблицах, к структуре которой предъявляются требования нормализации.

2. Объектно-ориентированный подход

Сущность подхода

Принципиальное различие между структурным и объектно-ориентированным (ОО) подходом заключается в способе декомпозиции системы (рис.2). ОО подход использует объектную декомпозицию, при этом статическая структура системы описывается в терминах объектов и связей между ними, а поведение системы описывается в терминах обмена сообщений между объектами
