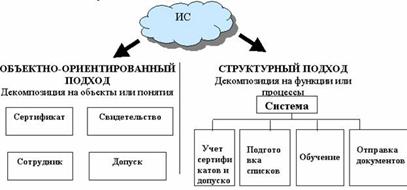

Рис. 2 Сравнительный анализ объектно-ориентированной и функционально-ориентированной декомпозиций

В 90-е годы появилось большое количество различных методологий с собственными наборами нотаций. Самые популярные – ОМТ (по Рамбо), Booch (по Бучу) и OOSE (по Джекобсону).

UML (UnifiedModelingLanguage) –стандартная нотация визуального моделирования программных систем, принятая консорциумом Object Managing Group (OMG) в 1997г.

UML предоставляет средства для создания визуальных моделей, которые единообразно понимаются всеми разработчиками, вовлеченными в проект, и являются средством коммуникации в рамках проекта. Диаграмма в UML - это графическое представление набора элементов. Диаграммы рисуют для визуализации системы с разных точек зрения. При визуальном моделировании на UML используются восемь видов диаграмм, каждая из которых может содержать элементы определенного типа.
