Фиг. 1

В задачу настоящего изобретения ставится повышение надежности очистки от бурового шлама и пластового песка и формирование естественного фильтра. Поставленная задача решается тем, что в способе для сооружения фильтровой скважины, включающем спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, намыв гравийной набивки и вынос вымытых частиц, промывочную муфту снабжают телескопическим клапаном с радиальными каналами и перекрытым центральным каналом в нижней части, вынос вымытых частиц и предэксплуатационную откачку производят через прискважинную камеру, соответственно, в верхнем положении клапана с сообщенными радиальными каналами клапана и промывочной муфты с кольцевой полостью скважины и нижнем положении клапана с сообщенными радиальными каналами клапана со скважинным фильтром.

Кроме того, откачиваемую жидкость сбрасывают в скважину и используют в качестве продавочной.

Сущность изобретения пояснена чертежом (Фиг. 1).

Инструмент по способу включает скважинный фильтр 1, промывочную муфту 2, промывочную трубу 3. Промывочная муфта 2 снабжена клапаном 4.

Клапан 4 телескопически установлен в промывочной муфте 2 и выполнен с приводным 35 узлом 5 в виде шлицевого или шпоночного соединения с промывочной муфтой 2 и снабжен опорной гайкой 6.

Промывочная муфта 2 снабжена дополнительной промывочной трубой 7, а промывочная труба 3 выполнена двойной в верхней части.

Клапан 4 выполнен с перекрытым центральным каналом в нижней части заглушкой 8 и 40 радиальными каналами 9, сообщенными с затрубной полостью скважины через

промывочную муфту 2 и со скважинным фильтром через дополнительную и промывочную трубу 7 соответственно в верхнем и нижнем положениях клапана 4. Промывочная труба 3 соединена с прискважинной камерой 10 гибким рукавом.

Промывочная муфта 2 соединена со скважинным фильтром 1 левым переводником. Прискважинная камера 10 выполнена с двумя отсеками для очистки откачиваемой жидкости.

Работа инструмента по способу заключается в следующем.

Скважинный фильтр 1 спускают в скважину, устанавливают на забое и переводят клапан 4 в нижнее положение, когда радиальные каналы 9 сообщены через дополнительную so промывочную трубу 7 с внутренней полостью скважинного фильтра 1.

Производят подачу промывочной жидкости и засыпку гравийной набивки в восходящем потоке промывочной жидкости.

При этом мелкие фракции гравийной набивки и буровой шлам вместе с пластовым песком вымываются из фильтровой зоны, и фильтровая набивка оседает в кольцевую полость, образуя естественный фильтр, а вымытые частицы выносятся из фильтровой зоны обратной промывкой через промывочную трубу 3 при переводе клапана 4 в верхнее положение и сообщения с кольцевой полостью радиальных каналов 9, клапана 4 через 5 промывочную муфту 2, в прискважинную камеру 10, а из нее в скважину.

Процесс засыпки гравийной набивки производят порциями с последовательным выносом вымытых частиц обратной промывкой, включением эрлифтной откачки. Предэксплуатационную откачку производят через прискважинную камеру 10 со сбросом в скважину, откачиваемую жидкость используют в качестве продавочной жидкости. После окончания технологических процессов инструмент раскрепляется от скважинного фильтра и выносится из скважины.

Технический результат.

Надежная и полная очистка скважины от бурового шлама и пластового песка.

Обеспечение формирования естественного фильтра.

Пример осуществления способа.

На участке №1 ПВ подлежит сооружению откачивающая скважина глубиной 400 м. Последовательность работ.

1. Бурение скважины диаметром 245 мм до 350 м.

2. Спуск и цементация обсадной колонны 168 мм.

3. Бурение с расширением прифильтровой зоны 350-400 м до 350 мм.

4. Спуск фильтра 0118 мм на инструменте для сооружения фильтровой скважины, НКМ 073 мм.

5. Промывка скважины с одновременной засыпкой гравия с крупностью фракций от 0,5 до 10 мм и подсыпка по мере выноса мелких фракций и песка и образования естественного фильтра.

6. Предэксплуатационная откачка скважины через прискважинную камеру со сбросом в скважину.

Источники информации:

1. А.с. СССР №804819, Е21В 43/04, 43/28, 15.02.81.

2. Патент РФ №2179628, МПК 7, Е21В 43/04, 20.02.2002.

Формула изобретения:

1. Способ сооружения фильтровой скважины, включающий спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, намыв гравийной набивки, вынос вымытых частиц и предэксплуатационную откачку скважины, отличающийся тем, что промывочную муфту снабжают телескопическим клапаном с радиальными каналами и перекрытым центральным каналом в нижней части, вынос вымытых частиц и предэксплуатационную откачку производят через прискважинную камеру соответственно в верхнем положении клапана с сообщенными радиальными каналами клапана и промывочной муфты с кольцевой полостью скважины и нижнем положении клапана с сообщенными радиальными каналами клапана со скважинным фильтром.

2. Способ по п.1, отличающийся тем, что откачиваемую жидкость сбрасывают в скважину и используют в качестве продавочной жидкости.

Скважинный фильтр (2 254 421 С1)

Реферат:

Изобретение относится к горному делу, а именно к фильтрам для нагнетательных скважин подземного выщелачивания, заводнения пластов и захоронения отходов в глубокие горизонты. Скважинный фильтр включает перфорированный каркас, опорные стержни и витки профилированной проволоки или наборные кольца из пластмассы или пропилена, образующие горизонтальные щели, выполненные расширяющимися в наружную сторону фильтра. Указанные витки профилированной проволоки или наборные кольца из пластмассы или пропилена выполнены с прямоугольными гранями в сечении, верхние из которых скошены с наружной стороны под углом к горизонту, соответствующим углу естественного откоса пластовой породы или гравийной набивки в среде фильтрующего агента. Техническим результатом является оптимизация работы системы - пластовая порода или гравийная набивка и скважинный фильтр в среде фильтрующего агента.

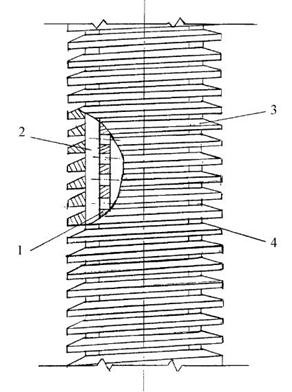

Фиг. 1

Изобретение относится к горному делу, а именно к фильтрам для нагнетательных скважин подземного выщелачивания, заводнения пластов и захоронения отходов в глубокие горизонты.

Известен скважинный фильтр, выполненный в виде уложенных на каркасе кольцевых 5 или спиральных проволокообразных элементов с чередующимися радиальными пазами и выступами с образованием расширяющихся каналов в направлении движения флюида через фильтр [1].

В известном фильтре круглое сечение обмотки обеспечивает расширение каналов в направлении нагнетания фильтрующего агента. В то же время, при контакте обмотки круглого сечения с пластовой породой или гравийной набивки в процессе эксплуатации скважины происходит расклинивание частиц пластовой породы или гравийной набивки в отверстиях фильтра и повышение гидравлического сопротивления.
