4. Конструкции геотехнологических скважин для ПВ металлов

При выборе конструкции эксплуатационных скважин для подземного выщелачивания ПИ с использованием кислотных растворителей металла необходимо учитывать следующее: 1) обеспечение высокой стойкости материала обсадных труб (ОТ) к химически агрессивным средам, а также механической прочности ОТ в условиях горного давления и гидродинамических нагрузок; 2) внутреннее сечение ОТ должно допускать производство ремонтно-восстановительных работ, цементирование скважин для создания гидроизоляции зон движения рабочих и продуктивных растворов и проведение необходимых геофизических и гидрогеологических наблюдений за ходом процесса ПВ; 3) возможность создания надежной гидроизоляции надрудного горизонта, особенно в случае эксплуатации маломощных рудных тел, находящихся в зоне водоносных горизонтов; 4) в процессе бурения не должна нарушаться целостность нижнего водоупора, в случае перебуривания водоупора необходимо предусматривать в дальнейшем его тампонирование; 5) утяжелитель для спуска в скважину полиэтиленовых обсадных колонн необходимо изготовлять из инертных материалов или же он должен быть извлекаемым; 6) при оборудовании нижней части фильтра отстойником с окнами для облегчения освоения скважины необходимо предусматривать возможность перекрытия окон после окончания работ по освоению; 7) для предохранения затрубного пространства скважин от проникновения с поверхности рабочих растворов следует использовать специальное оборудование устья; 8) срок службы скважин должен быть не менее срока отработки блока.

При отработке месторождений ПИ методом ПВ особые требования предъявляются и к фильтрам буровых скважин.

На выбор проектных конструкций эксплуатационных скважин ПВ оказывают влияние следующие основные факторы: 1) геологические и гидрогеологические условия месторождения (физико-механические свойства слагающих пород, глубина залегания продуктивного пласта, наличие в разрезе водоносных горизонтов и др.); 2) принятая система отработки месторождения и схема размещения эксплуатационных скважин; 3) проектная производительность добычных скважин; 4) тип и конструкция раствороподъемных устройств; 5) географическое расположение месторождения; 6) назначение скважин и др.

Конструкции откачных и нагнетательных технологических скважин отличаются только по диаметру применяемых эксплуатационных колонн: откачные скважины обычно оборудуются колоннами большего диаметра. Диаметры скважин и эксплуатационных колонн определяются размерами раствороподъемных устройств (эрлифты, погружные насосы и др.).

В качестве материала обсадных и эксплуатационных колонн при подземном выщелачивании металлов наиболее широко используются полиэтиленовые трубы типа ПНП, серии С и Т; ПВП серии С, Т, СТ„ стеклопластовые и металлопластовые трубы, ОТ из нержавеющей стали. ОТ применяются при кислотном выщелачивании в качестве обсадных (защитных) колонн, а при других способах выщелачивания могут использоваться и в качестве эксплуатационных колонн. В практике ПВ металлов в основном применяются одноколонные и двухколонные конструкции технологических скважин.

На рис. 5 показаны конструкции одноколонных эксплуатационных скважин, наиболее широко применяемых при подземном выщелачивании пластовых месторождений. В некоторых случаях при значительных глубинах залегания продуктивных горизонтов и наличии в разрезе неустойчивых пород устье скважины может быть оборудовано направляющей трубой и кондуктором.

При сооружении эксплуатационных нагнетательных и откачных скважин с гидроизоляцией рабочих и продуктивных растворов с помощью манжет скважины бурят до рудного пласта диаметром 190 – 243 мм, а перебуривание рудного пласта осуществляется долотами меньшего диаметра (рис. 5, а).

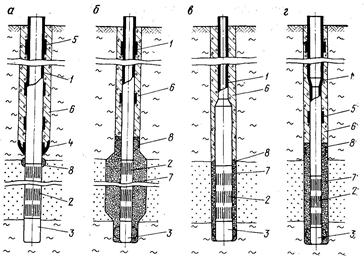

Рис. 5. Типовые конструкции одноколонных эксплуатационных скважин ПВ металлов:

а – с гидроизоляцией при помощи пакера (манжеты); б – с гравийной обсыпкой фильтров;

в – с комбинированной эксплуатационной колонной и эрлифтным подъёмом продуктивных растворов;

г – с комбинированной эксплуатационной колонной и подъёмом продуктивных растворов с помощью погружных насосов:

1 – эксплуатационная колонна, 2 – фильтр, 3 – отстойник, 4 – разобщающая манжета с цементировочным устройством, 5 – утяжелитель, 6 – материал гидроизоляции, 7 – песчано-гравийная обсыпка, 8 – центратор

Эксплуатационная колонна диаметром 110 – 140 мм оборудуется отстойником, фильтром, манжетой из кислотостойкой резины и утяжелителями.

В месте перехода на уменьшенный диаметр скважины эксплуатационная колонна снабжается манжетой с удлиненным корпусом и впаянным в основание металлическим кольцом, которое обеспечивает необходимую прочность и жесткость. В тех случаях, когда посадка манжеты производится в верхний водоупор, представленный слабыми глинистыми породами, плечо должно отбуриваться выше предполагаемого места установки манжеты.

Основное назначение манжеты – создание гидроизоляции выше зоны движения продуктивных растворов. Поверх манжеты заливается гидроизоляционный материал.

Интервал гидроизоляции, кроме специально оговариваемых случаев, обычно равен высоте от манжеты до динамического уровня подземных вод. Остальная часть затрубного пространства скважины может заполняться другим материалом, а устье скважины на глубину 2 – 3 м цементируется.

Одноколонные конструкции нагнетательных и откачных технологических скважин ПВ с гидроизоляцией с помощью манжет обладают простотой и имеют небольшие затраты на их сооружение. Однако такие конструкции технологических скважин не дают возможности применять фильтры с гравийной обсыпкой, что снижает производительность и срок службы скважин. Такие конструкции технологических скважин в настоящее время чаще всего используются в качестве нагнетательных.

В последнее время технологические скважины ПВ оборудуются фильтрами с гравийной обсыпкой. С целью создания на забое скважины уширенного контура гравийной обсыпки призабойная зона скважины может предварительно расширяться (рис. 5. б).

Оборудование нагнетательных скважин гравийными фильтрами позволило увеличить приемистость скважины, при этом также увеличились срок службы скважины и работоспособность раствороподъемных устройств, особенно погружных насосов. Гидроизоляция зон движения рабочих и продуктивных растворов осуществляется после создания вокруг фильтра песчано-гравийной обсыпки путем заливки гидроизоляционного материала поверх слоя гравия.

Диаметры эксплуатационных колонн выбираются с учетом назначения скважин и применяемых добычных устройств (откачных, нагнетательных).

При сооружении нагнетательных скважин диаметр эксплуатационных колонн выбирается так, чтобы разместить внутри колонны раствороподающие устройства и обеспечить необходимую приемистость скважин (в продуктивный пласт должно быть подано в единицу времени необходимое количество раствора). В настоящее время при сооружении нагнетательных скважин диаметр эксплуатационных колонн колеблется в пределах 70 – 150 мм.
