Для наружной ветви:
.
Для удобства прикрепления элементов решетки расстояние между внешними гранями полок принимаем таким же, как в подкрановой ветви (295 мм). Толщину стенки швеллера
для удобства ее соединения встык с полкой надкрановой части колонны принимаем равной 10 мм; высота стенки из условия размещения сварных швов
.
Требуемая площадь полок (уголков):
.
|
Элемент сечения |
Угол поворота |
Зеркально |
|

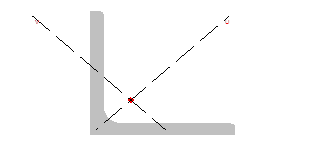

Уголок равнополочный по ГОСТ 8509-93 L90x9 |
Габариты сечения 90.0 x 90.0 мм
Геометрические характеристики сечения
|
Параметр |
Значение | ||
|
A |
Площадь поперечного сечения |
15.6 |
см2 |
|
|
Угол наклона главных осей инерции |
45.0 |
град |
|
Iy |
Момент инерции относительно центральной оси Y1 параллельной оси Y |
117.476 |
см4 |
|
Iz |
Момент инерции относительно центральной оси Z1 параллельной оси Z |
117.476 |
см4 |
|
It |
Момент инерции при свободном кручении |
3.894 |
см4 |
|
iy |
Радиус инерции относительно оси Y1 |
2.744 |
см |
|
iz |
Радиус инерции относительно оси Z1 |
2.744 |
см |
|
Wu+ |
Максимальный момент сопротивления относительно оси U |
29.17 |
см3 |
|
Wu- |
Минимальный момент сопротивления относительно оси U |
29.17 |
см3 |
|
Wv+ |
Максимальный момент сопротивления относительно оси V |
13.688 |
см3 |
|
Wv- |
Минимальный момент сопротивления относительно оси V |
15.586 |
см3 |
|
Wpl,u |
Пластический момент сопротивления относительно оси U |
45.825 |
см3 |
|
Wpl,v |
Пластический момент сопротивления относительно оси V |
23.531 |
см3 |
|
Iu |
Максимальный момент инерции |
185.635 |
см4 |
|
Iv |
Минимальный момент инерции |
49.317 |
см4 |
|
iu |
Максимальный радиус инерции |
3.45 |
см |
|
iv |
Минимальный радиус инерции |
1.778 |
см |
|
au+ |
Ядровое расстояние вдоль положительного направления оси Y(U) |
1.87 |
см |
|
au- |
Ядровое расстояние вдоль отрицательного направления оси Y(U) |
1.87 |
см |
|
av+ |
Ядровое расстояние вдоль положительного направления оси Z(V) |
0.877 |
см |
|
av- |
Ядровое расстояние вдоль отрицательного направления оси Z(V) |
0.999 |
см |
|
yM |
Координата центра тяжести по оси Y |
2.548 |
см |
|
zM |
Координата центра тяжести по оси Z |
-2.548 |
см |

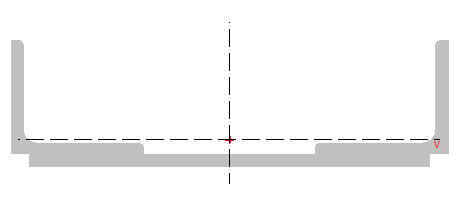

Геометрические характеристики ветви:
|
Элемент сечения |
Угол поворота |
Зеркально |
|
Уголок равнополочный по ГОСТ 8509-93 L90x9 | ||
|
Уголок равнополочный по ГОСТ 8509-93 L90x9 |
+ | |
|
Лист 270 x 10 |
