Габариты сечения 1616.9 x 908.0 мм
Геометрические характеристики сечения
|
Параметр |
Значение | ||
|
A |
Площадь поперечного сечения |
372.28 |
см2 |
|
|
Угол наклона главных осей инерции |
70.856 |
град |
|
Iy |
Момент инерции относительно центральной оси Y1 параллельной оси Y |
438369.28 |
см4 |
|
Iz |
Момент инерции относительно центральной оси Z1 параллельной оси Z |
1229290.415 |
см4 |
|
It |
Момент инерции при свободном кручении |
197.914 |
см4 |
|
iy |
Радиус инерции относительно оси Y1 |
34.315 |
см |
|
iz |
Радиус инерции относительно оси Z1 |
57.464 |
см |
|
Wu+ |
Максимальный момент сопротивления относительно оси U |
12463.716 |
см3 |
|
Wu- |
Минимальный момент сопротивления относительно оси U |
17848.0 |
см3 |
|
Wv+ |
Максимальный момент сопротивления относительно оси V |
6680.949 |
см3 |
|
Wv- |
Минимальный момент сопротивления относительно оси V |
7257.658 |
см3 |
|
Wpl,u |
Пластический момент сопротивления относительно оси U |
19718.202 |
см3 |
|
Wpl,v |
Пластический момент сопротивления относительно оси V |
9662.616 |
см3 |
|
Iu |
Максимальный момент инерции |
1337667.823 |
см4 |
|
Iv |
Минимальный момент инерции |
329991.872 |
см4 |
|
iu |
Максимальный радиус инерции |
59.943 |
см |
|
iv |
Минимальный радиус инерции |
29.773 |
см |
|
au+ |
Ядровое расстояние вдоль положительного направления оси Y(U) |
33.479 |
см |
|
au- |
Ядровое расстояние вдоль отрицательного направления оси Y(U) |
47.942 |
см |
|
av+ |
Ядровое расстояние вдоль положительного направления оси Z(V) |
17.946 |
см |
|
av- |
Ядровое расстояние вдоль отрицательного направления оси Z(V) |
19.495 |
см |
|
yM |
Координата центра тяжести по оси Y |
-42.831 |
см |
|
zM |
Координата центра тяжести по оси Z |
-61.946 |
см |
|
Элемент сечения |
Угол поворота |
Зеркально |
|
Лист 864 x 12 |
90.0 | |
|
Лист 300 x 18 | ||
|
Лист 300 x 18 |

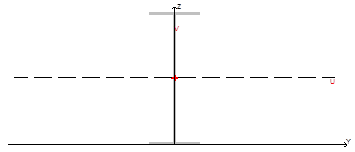

Габариты сечения 300.0 x 900.0 мм
Геометрические характеристики сечения
|
Параметр |
Значение | ||
|
A |
Площадь поперечного сечения |
211.68 |
см2 |
|
|
Угол наклона главных осей инерции |
0.0 |
град |
|
Iy |
Момент инерции относительно центральной оси Y1 параллельной оси Y |
274565.894 |
см4 |
|
Iz |
Момент инерции относительно центральной оси Z1 параллельной оси Z |
8112.442 |
см4 |
|
It |
Момент инерции при свободном кручении |
156.49 |
см4 |
|
iy |
Радиус инерции относительно оси Y1 |
36.015 |
см |
|
iz |
Радиус инерции относительно оси Z1 |
6.191 |
см |
|
Wu+ |
Максимальный момент сопротивления относительно оси U |
6101.464 |
см3 |
|
Wu- |
Минимальный момент сопротивления относительно оси U |
6101.464 |
см3 |
|
Wv+ |
Максимальный момент сопротивления относительно оси V |
540.829 |
см3 |
|
Wv- |
Минимальный момент сопротивления относительно оси V |
540.829 |
см3 |
|
Wpl,u |
Пластический момент сопротивления относительно оси U |
7002.288 |
см3 |
|
Wpl,v |
Пластический момент сопротивления относительно оси V |
841.104 |
см3 |
|
Iu |
Максимальный момент инерции |
274565.894 |
см4 |
|
Iv |
Минимальный момент инерции |
8112.442 |
см4 |
|
iu |
Максимальный радиус инерции |
36.015 |
см |
|
iv |
Минимальный радиус инерции |
6.191 |
см |
|
au+ |
Ядровое расстояние вдоль положительного направления оси Y(U) |
28.824 |
см |
|
au- |
Ядровое расстояние вдоль отрицательного направления оси Y(U) |
28.824 |
см |
|
av+ |
Ядровое расстояние вдоль положительного направления оси Z(V) |
2.555 |
см |
|
av- |
Ядровое расстояние вдоль отрицательного направления оси Z(V) |
2.555 |
см |
|
yM |
Координата центра тяжести по оси Y |
0.0 |
см |
|
zM |
Координата центра тяжести по оси Z |
-45.0 |
см |
