Погонная нагрузка на ригель рамы.

Нормативная нагрузка на ригель рамы:

.

Расчетная нагрузка на ригель рамы:

,

где В – шаг рам.

Для бесфонарного здания и теплой кровлей следует сложить величины нагрузок с номерами следующих позиций (1-9) табл. 2.1. С незначительной погрешностью сюда можно включить нагрузку от веса промышленной проводки.

;

.

2.2 Нагрузка от стенового ограждения при навесных панелях

Эта нагрузка определяется отдельно для верхней и нижней частей колонны. Если стеновое ограждение по рядам колонн различное, то нагрузка от стенового ограждения определяется для каждого ряда колонн.

При определении нагрузки от стенового ограждения следует учитывать, что, как правило, цокольные панели опираются на фундаментные балки и ее вес не передается на колонны.

Если стеновое ограждение продольных стен одинаковое, то нагрузки на каждую стойку рамы соответственно для верхнего и нижнего участков колонны определяется по формулам:

;

,

где – расчетная нагрузка от одного квадратного метра стены и ленточного остекления соответственно.

– высота стены и высота ленты остекления соответственно на участке от места изменения сечения колонны до верха продольной стены.

– высота стены и высота ленты остекления соответственно на участке от места изменения сечения колонны до цокольной панели.

B – ширина грузовой площади (при отсутствии стоек фахверка продольных стен равна шагу рам).

Для определения величины сейсмической нагрузки по методике, изложенной в [7], следует вычислить нагрузки:

– от веса части здания выше нижней отметки ригеля;

– от веса всех стоек фахверка (при их наличии);

– веса участков стен в пределах высоты колонн по периметру здания (при самонесущих стенах – продольных стен);

– веса стен примыкающих к стойкам фахверка (при его наличии).

Все названные нагрузки следует учитывать с коэффициентом 0,9.

2.2.1 Эксцентриситет стенового ограждения верхней и нижней частей колонны

Эксцентриситет опирания стенового ограждения верхней и нижней частей колонны находится по формуле:

;

.

Нагрузку от веса части здания выше нижней отметки ригеля.

, Qст – нагрузка от покрытия и стены соответственно;

L, Lz – длина здания и пролет соответственно;

А1 – площадь участков двух продольных стен от низа ригеля до верха продольных стен;

А2 – площадь участков двух торцевых стен от низа ригеля до верха торцевых стен.

Нагрузка от веса стоек фахверка.

,

где – расчетная нагрузка от веса стойки фахверка торцевых стен.

– число всех стоек фахверка.

Нагрузка от веса участков стен в пределах высоты колонн и веса связей по колоннам.

– расчетная нагрузка от веса одного квадратного метра стеновой панели, остекления, связей соответственно.

А3, А4 – площадь продольных и торцевых стен соответственно в пределах уровня колонн (без учета оконного остекления, при самонесущих стенах – А4 = 0).

А5, А6 – площадь оконного остекления продольных и торцевых стен соответственно (при самонесущих стенах – А6 = 0).

– длина и ширина здания соответственно.

Нагрузку от веса участков стен, примыкающих к стойкам фахверка.

где – расчетная нагрузка от веса одного квадратного метра стеновой панели и число стоек фахверка торцевых стен.

А9 – грузовая площадь стеновой панели торцевой стены, приходящаяся на одну стойку фахверка.

2.3Снеговая нагрузка

Интенсивность расчетной снеговой нагрузки, согласно [3], определяется по формуле:

,

где В – шаг рам, Sо – нормативное значение веса снегового покрова на один квадратный метр горизонтальной поверхности земли, принимается по [4] в зависимости от района строительства (Sо = 1,5 ),

– коэффициент, зависящий от конфигурации кровли (= 1 для кровель с уклоном менее 25 град. при отсутствии фонарей и перепадов высот).

– коэффициент надежности по нагрузке (равен 1,4).

2.4 Нагрузки от мостовых кранов

При движении мостового крана на крановый рельс передаются силы трёх направлений, рисунок 2.2.

Рис. 2.2. Схема давления колеса на крановый рельс

Наибольшее вертикальное нормативное усилие Fк max определяется при крайнем положении тележки крана на мосту с грузом равным грузоподъемности крана, рисунок 2.3.

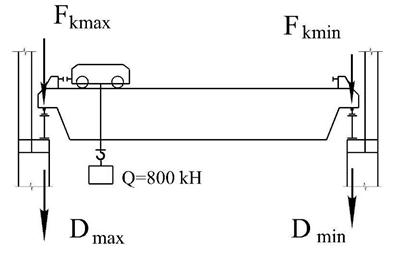

Рис. 2.3 Положение тележки крана при определении Fк max

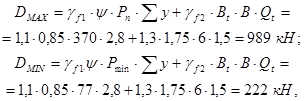

Вертикальное давление на раму:

где ;

= 370 кН – нормативное значение максимального давления от колеса мостового крана;

– наименьшее нормативное значение давления от колеса крана;

– вес крана с тележкой [1, прил. 1];

– число колес по одну сторону крана;

– сумма ординат линий влияния;
