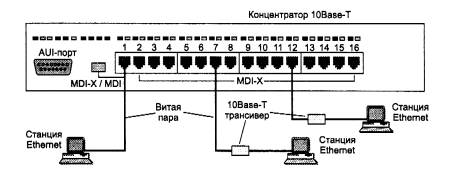

Рис. 4.5. Концентратор Ethernet Для соединения концентраторов технологии 10Base-T между собой в иерархическую систему коаксиальный или оптоволоконный кабель не обязателен, можно применять те же порты, что и для подключения конечных станций, с учетом одного обстоятельства. Дело в том, что обычный порт RJ-45, предназначенный для подключения сетевого адаптера и называемый MDI-X (кроссированный MDI), имеет инвертированную разводку контактов разъема, чтобы сетевой адаптер можно было подключить к концентратору с помощью стандартного соединительного кабеля, не кроссирующего контакты (рис. 4.6). В случае соединения концентраторов через стандартный порт MDI-X приходится использовать нестандартный кабель с перекрестным соединением пар. Поэтому некоторые изготовители снабжают концентратор выделенным портом MDI, в котором нет кроссирования пар. Таким образом, два концентратора можно соединить обычным некроссированным кабелем, если это делать через порт MDI-X одного концентратора и порт MDI второго. Чаще один порт концентратора может работать и как порт MDI-X, и как порт MDI, в зависимости от положения кнопочного переключателя, как это показано в нижней части рис. 4.6.

Рис. 4.6. Соединения типа «станция-концентратор» и «концентратор-концентратор» на витой паре Многопортовый повторитель-концентратор Ethernet может по-разному рассматриваться при использовании правила 4-х хабов. В большинстве моделей все порты связаны с единственным блоком повторения, и при прохождении сигнала между двумя портами повторителя блок повторения вносит задержку всего один раз. Поэтому такой концентратор нужно считать одним повторителем с ограничениями, накладываемыми правилом 4-х хабов. Но существуют и другие модели повторителей, в которых на несколько портов имеется свой блок повторения. В таком случае каждый блок повторения нужно считать отдельным повторителем и учитывать его отдельно в правиле 4-х хабов. Некоторые отличия могут демонстрировать модели концентраторов, работающие на одномодовый волоконно-оптический кабель. Дальность сегмента кабеля, поддерживаемого концентратором FDDI, на таком кабеле может значительно отличаться в зависимости от мощности лазерного излучателя - от 10 до 40 км. Однако если существующие различия при выполнении основной функции концентраторов не столь велики, то их намного превосходит разброс в возможностях реализации концентраторами дополнительных функций

Многосегментные концентраторы При рассмотрении некоторых моделей концентраторов возникает вопрос - зачем в этой модели имеется такое большое количество портов, например 192 или 240? Имеет ли смысл разделять среду в 10 или 16 Мбит/с между таким большим количеством станций? Возможно, десять - пятнадцать лет назад ответ в некоторых случаях мог бы быть и положительным, например, для тех сетей, в которых компьютеры пользовались сетью только для отправки небольших почтовых сообщений или для переписывания небольшого текстового файла. Сегодня таких сетей осталось крайне мало, и даже 5 компьютеров могут полностью загрузить сегмент Ethernet или Token Ring, a в некоторых случаях - и сегмент Fast Ethernet. Для чего же тогда нужен концентратор с большим количеством портов, если ими практически нельзя воспользоваться из-за ограничений по пропускной способности, приходящейся на одну станцию? Ответ состоит в том, что в таких концентраторах имеется несколько несвязанных внутренних шин, которые предназначены для создания нескольких разделяемых сред. Например, концентратор, изображенный на рис. 4.10, имеет три внутренние шины Ethernet. Если, например, в таком концентраторе 72 порта, то каждый из этих портов может быть связан с любой из трех внутренних шин. На рисунке первые два компьютера связаны с шиной Ethernet 3, а третий и четвертый компьютеры - с шиной Ethernet 1. Первые два компьютера образуют один разделяемый сегмент, а третий и четвертый - другой разделяемый сегмент.

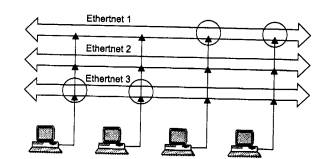

Рис. 4.10. Многосегментный концентратор Между собой компьютеры, подключенные к разным сегментам, общаться через концентратор не могут, так как шины внутри концентратора никак не связаны. Многосегментные концентраторы нужны для создания разделяемых сегментов, состав которых может легко изменяться. Большинство многосегментных концентраторов, например System 5000 компании Nortel Networks или PortSwitch Hub компании 3Com, позволяют выполнять операцию соединения порта с одной из внутренних шин чисто программным способом, например с помощью локального конфигурирования через консольный порт, В результате администратор сети может присоединять компьютеры пользователей к любым портам концентратора, а затем с помощью программы конфигурирования концентратора управлять составом каждого сегмента. Если завтра сегмент 1 станет перегруженным, то его компьютеры можно распределить между оставшимися сегментами концентратора. Возможность многосегментного концентратора программно изменять связи портов с внутренними шинами называется конфигурационной коммутацией (configuration switching).

48. Сетевые адаптеры, их технические характеристики, программное обеспечение. Технология передачи и приема кадров в сетевых адаптерах, особенности сетевых адаптеров серверов.

По 47 вопросу

49. Концентраторы, их назначение, технические характеристики, выполняемые функции. Конструктивные исполнения концентраторов. Обеспечение передачи данных от разных кабельных систем с помощью концентраторов. Правило 4-х концентраторов, оптимальная структура локальной сети с использованием концентраторов.

По 47 вопросу

Конструктивное исполнение концентраторов На конструктивное устройство концентраторов большое влияние оказывает их область применения. Концентраторы рабочих групп чаще всего выпускаются как устройства с фиксированным количеством портов, корпоративные концентраторы - как модульные устройства на основе шасси, а концентраторы отделов могут иметь стековую конструкцию. Такое деление не является жестким, и в качестве корпоративного концентратора может использоваться, например, модульный концентратор. Концентратор с фиксированным количеством портов - это наиболее простое конструктивное исполнение, когда устройство представляет собой отдельный корпус со всеми необходимыми элементами (портами, органами индикации и управления, блоком питания), и эти элементы заменять нельзя. Обычно все порты такого концентратора поддерживают одну среду передачи, общее количество портов изменяется от 4-8 до 24. Один порт может быть специально выделен для подключения концентратора к магистрали сети или же для объединения концентраторов (в качестве такого порта часто используется порт с интерфейсом AUI, в этом случае применение соответствующего трансивера позволяет подключить концентратор к практически любой физической среде передачи данных). Модульный концентратор выполняется в виде отдельных модулей с фиксированным количеством портов, устанавливаемых на общее шасси. Шасси имеет внутреннюю шину для объединения отдельных модулей в единый повторитель. Часто такие концентраторы являются многосегментными, тогда в пределах одного модульного концентратора работает несколько несвязанных между собой повторителей. Для модульного концентратора могут существовать различные типы модулей, отличающиеся количеством портов и типом поддерживаемой физической среды. Часто агент протокола SNMP выполняется в виде отдельного модуля, при установке которого концентратор превращается в интеллектуальное устройство. Модульные концентраторы позволяют более точно подобрать необходимую для конкретного применения конфигурацию концентратора, а также гибко и с минимальными затратами реагировать на изменения конфигурации сети. Ввиду ответственной работы, которую выполняют корпоративные модульные концентраторы, они снабжаются модулем управления, системой терморегулирования, избыточными источниками питания и возможностью замены модулей «на ходу». Недостатком концентратора на основе шасси является высокая начальная стоимость такого устройства для случая, когда предприятию на первом этапе создания сети нужно установить всего 1-2 модуля. Высокая стоимость шасси вызвана тем, что оно поставляется вместе со всеми общими устройствами, такими как избыточные источники питания и т. п. Поэтому для сетей средних размеров большую популярность завоевали стековые концентраторы. Стековый концентратор, как и концентратор с фиксированным числом портов, выполнен в виде отдельного корпуса без возможности замены отдельных его модулей. Типичный вид нескольких стековых концентраторов Ethernet показан на рис. 4.12. Однако стековыми эти концентраторы называются не потому, что они устанавливаются один на другой. Такая чисто конструктивная деталь вряд ли удостоилась бы особого внимания, так как установка нескольких устройств одинаковых габаритных размеров в общую стойку практикуется очень давно. Стековые концентраторы имеют специальные порты и кабели для объединения нескольких таких корпусов в единый повторитель (рис. 4.13), который имеет общий блок повторения, обеспечивает общую ресинхронизацию сигналов для всех своих портов и поэтому с точки зрения правила 4-х хабов считается одним повторителем.
