У пакета BPDU уведомления о реконфигурации отсутствуют все поля, кроме двух первых.

После инициализации каждый коммутатор сначала считает себя корневым. Поэтому он начинает через интервал hello генерировать через все свои порты сообщения BPDU конфигурационного типа. В них он указывает свой идентификатор в качестве идентификатора корневого коммутатора (и в качестве данного коммутатора также), расстояние до корня устанавливается в 0, а в качестве идентификатора порта указывается идентификатор того порта, через который передается BPDU. Как только коммутатор получает BPDU, в котором имеется идентификатор корневого коммутатора, меньше его собственного, он перестает генерировать свои собственные кадры BPDU, а начинает ретранслировать только кадры нового претендента на звание корневого коммутатора. При ретрансляции кадров он наращивает расстояние до корня, указанное в пришедшем BPDU, на условное время сегмента, по которому принят данный кадр.

При ретрансляции кадров каждый коммутатор для каждого своего порта запоминает минимальное расстояние до корня, встретившееся во всех принятых этим портом кадрах BPDU. При завершении процедуры установления конфигурации покрывающего дерева (по времени) каждый коммутатор находит свой корневой порт - это порт, который ближе других портов находится по отношению к корню дерева. Кроме этого, коммутаторы распределенным образом выбирают для каждого сегмента сети назначенный порт. Для этого они исключают из рассмотрения свой корневой порт, а для всех своих оставшихся портов сравнивают принятые по ним минимальные расстояния до корня с расстоянием до корня своего корневого порта. Если у своего порта это расстояние меньше принятых, то это значит, что он является назначенным портом. Все порты, кроме назначенных переводятся в заблокированное состояние и на этом построение покрывающего дерева заканчивается.

В процессе нормальной работы корневой коммутатор продолжает генерировать служебные кадры, а остальные коммутаторы продолжают их принимать своими корневыми портами и ретранслировать назначенными. Если у коммутатора нет назначенных портов, то он все равно принимает служебные кадры корневым портом. Если по истечении тайм-аута корневой порт не получает служебный кадр, то он инициализирует новую процедуру построения покрывающего дерева.

56. Виртуальные локальные сети VLAN: определение, структура, применение в экономических информационных системах.

Виртуальные локальные сети Кроме своего основного назначения - повышения пропускной способности связей в сети - коммутатор позволяет локализовывать потоки информации в сети, а также контролировать эти потоки и управлять ими, опираясь на механизм пользовательских фильтров. Однако пользовательский фильтр может запретить передачи кадров только по конкретным адресам, а широковещательный трафик он передает всем сегментам сети. Так требует алгоритм работы моста, который реализован в коммутаторе, поэтому сети, созданные на основе мостов и коммутаторов, иногда называют плоскими - из-за отсутствия барьеров на пути широковещательного трафика. Технология виртуальных локальных сетей (Virtual LAN, VLAN), которая появилась несколько лет тому назад в коммутаторах, позволяет преодолеть указанное ограничение. Виртуальной сетью называется группа узлов сети, трафик которой, в том числе и широковещательный, на канальном уровне полностью изолирован от других узлов сети (рис. 4.39). Это означает, что передача кадров между разными виртуальными сетями на основании адреса канального уровня невозможна, независимо от типа адреса - уникального, группового или широковещательного. В то же время внутри виртуальной сети кадры передаются по технологии коммутации, то есть только на тот порт, который связан с адресом назначения кадра. Виртуальные сети могут пересекаться, если один или несколько компьютеров входят в состав более чем одной виртуальной сети. На рис. 4.39 сервер электронной почты входит в состав 3 и 4 виртуальных сетей. Это значит, что его кадры передаются коммутаторами всем компьютерам, входящим в эти сети. Если же какой-то компьютер входит в состав только виртуальной сети 3, то его кадры до сети 4 доходить не будут, но он может взаимодействовать с компьютерами сети 4 через общий почтовый сервер. Такая схема не полностью защищает виртуальные сети друг от друга -так, широковещательный шторм, возникший на сервере электронной почты, захлестнет сеть 3 и сеть 4.

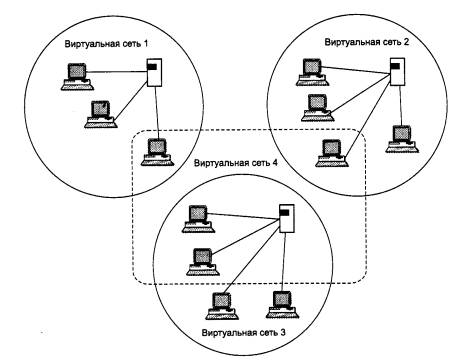

Рис. 4.39. Виртуальные сети Говорят, что виртуальная сеть образует домен широковещательного трафика (broadcast domain), по аналогии с доменом коллизий, который образуется повторителями сетей Ethernet. Назначение технологии виртуальных сетей состоит в облегчении процесса создания изолированных сетей, которые затем должны связываться с помощью маршрутизаторов, реализующих какой-либо протокол сетевого уровня, например IP. Такое построение сети создает гораздо более мощные барьеры на пути ошибочного трафика из одной сети в другую. Сегодня считается, что любая крупная сеть должна включать маршрутизаторы, иначе потоки ошибочных кадров, например широковещательных, будут периодически затапливать всю сеть через прозрачные для них коммутаторы, приводя ее в неработоспособное состояние. Технология виртуальных сетей создает гибкую основу для построения крупной сети, соединенной маршрутизаторами, так как коммутаторы позволяют создавать полностью изолированные сегменты программным путем, не прибегая к физической коммутации. До появления технологии VLAN для создания отдельной сети использовались либо физически изолированные сегменты коаксиального кабеля, либо несвязанные между собой сегменты, построенные на повторителях и мостах. Затем эти сети связывались маршрутизаторами в единую составную сеть (рис. 4.40).

Рис. 4.40. Интерсеть, состоящая из сетей, построенных на основе повторителей Изменение состава сегментов (переход пользователя в другую сеть, дробление крупных сегментов) при таком подходе подразумевает физическую перекоммутацию разъемов на передних панелях повторителей или в кроссовых панелях, что не очень удобно в больших сетях - много физической работы, к тому же высока вероятность ошибки. Поэтому для устранения необходимости физической перекоммутации узлов стали применять многосегментные концентраторы, рассмотренные в разделе 4.2.2. Возникла возможность программировать состав разделяемого сегмента без физической перекоммутации. Однако решение задачи изменения состава сегментов с помощью концентраторов накладывает большие ограничения на структуру сети - количество сегментов такого повторителя обычно невелико, поэтому выделить каждому узлу свой сегмент, как это можно сделать с помощью коммутатора, нереально. Кроме того, при таком подходе вся работа по передаче данных между сегментами ложится на маршрутизаторы, а коммутаторы со своей высокой производительностью остаются не у дел. Поэтому сети, построенные на основе повторителей с конфигурационной коммутацией, по-прежнему основаны на разделении среды передачи данных между большим количеством узлов, и, следовательно, обладают гораздо меньшей производительностью по сравнению с сетями, построенными на основе коммутаторов. При использовании технологии виртуальных сетей в коммутаторах одновременно решаются две задачи:
