VLAN - Virtual Local-Area Network

В последнее время к основным функциям Fast Ethernet добавляются все новые и новые. Одной из таких функций является VLAN (Virtual Local-Area Network), которая позволяет изменять конфигурацию сети, объединять пользователей в отдельные рабочие группы, определять доступные сегменты для отдельно взятого порта. VLAN дает возможность значительно оптимизировать работу локальной сети за счет разгрузки отдельных ее сегментов от "лишнего" трафика и решить некоторые вопросы безопасности в сети, разграничив доступ пользователей. Кроме того, VLAN позволяет контролировать и эффективно подавлять широковещательные штормы, которые в больших сетях иногда останавливают работу целых сегментов. Как правило, в такой ситуации обычный коммутатор не может исправить положение. Еще одним достоинством VLAN является возможность объединения нескольких портов (до 4) в один единый канал - транк, скорость работы которого увеличивается пропорционально количеству объединенных портов. Для примера, максимальная скорость работы транка из 4 портов составит 800 Мбит/с. Транковое соединение позволяет преодолеть эффект "бутылочного горла" при подключении к серверу или при организации магистрали между коммутаторами. Конфигурирование коммутаторов с функцией VLAN предельно просто и осуществляется при помощи кнопок на передней панели устройства. При этом конфигурация записывается в энергонезависимую память и не "стирается" при выключении питания. Cети VLAN имеют следующие преимущества: Функциональные рабочие группы Контроль за широковещательным трафиком Повышенная безопасность С помощью технологии VLAN можно создавать рабочие группы, основываясь на функциональности, а не на физическом расположении сегментов. Она позволяет администратору логически создавать, группировать и перегруппировывать сетевые сегменты без изменения физической инфраструктуры и отсоединения пользователей и серверов. VLAN обеспечивает дополнительные преимущества для безопасности. Пользователи одной рабочей группы не могут получить доступ к данным другой группы, потому что каждая VLAN -- это закрытая и логически определенная группа.

57. Объединение локальной сети в региональную сеть посредством технологии MPLS (технологии передачи меток).

MPLS (мультипротокольная коммутация пакетов по меткам - Multiprotocol Label Switching) используется для переадресации пакетов по опорной сети, а BGP (Border Gateway Protocol) служит для прокладки маршрутов через опорную сеть. Главной целью метода является поддержка внешних опорных IP сетей, предлагающих услуги корпоративным сетям. Это делается достаточно просто для предприятия, сохраняя гибкость и масштабируемость для сервис провайдеров. Данная технология может быть также использована, чтобы формировать VPN , которая сама предоставляет IP-услуги клиентам

протокол MPLS ориентирован на маршрут, он может в потенциале обеспечить большее быстродействие и более предсказуемые возможности защиты и восстановления при изменениях топологии, которые обычны для IP-систем, маршрутизируемых пошагово. В данном документе мы называем это "MPLS защитой". Хотя такие возможности и связанные с ними механизмы находятся за пределами данной спецификации, отмечается, что они могут предложить разные уровни защиты для различных LSP. Так как рассмотренное здесь решение позволяет сервис провайдеру выбрать то, как следует установить соответствие между классами обслуживания Diff-Serv и LSP, оно предоставляет определенную гибкость в выборе уровня защиты для различных классов услуг Diff-Serv (например, некоторые классы услуг могут поддерживаться LSP, обеспечивающими такую защиту, другие LSP могут не предлагать такой защиты).

Более того, решение, предлагаемое в данном документе, позволяет сохранять пространство меток и уменьшает объем обменов, сопряженных с процедурами set-up/tear-down, прибегая, где возможно, к использованию нескольких LSP для заданного FEC (Forwarding Equivalent Class) [MPLS_ARCH].

Эта спецификация позволяет поддерживать в рамках сетей MPLS дифференциальные услуги как для IPv4, так и IPv6.

58. Мировые информационные сети: структура, правила поиска информации, протоколы межсетевого и транспортного уровней TCP/IP.

59.Маршрутизаторы: функции, технические характеристики, протоколы работы.

Функции маршрутизатора Основная функция маршрутизатора - чтение заголовков пакетов сетевых протоколов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла. Функции маршрутизатора могут быть разбиты на 3 группы в соответствии с уровнями модели OSI (рис. 5.3).

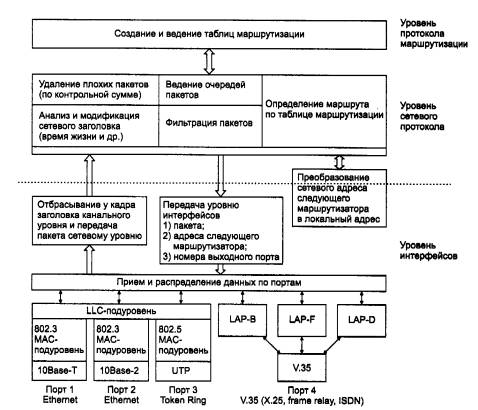

Рис. 5.3. Функциональная модель маршрутизатора

Уровень интерфейсов На нижнем уровне маршрутизатор, как и любое устройство, подключенное к сети, обеспечивает физический интерфейс со средой передачи, включая согласование уровней электрических сигналов, линейное и логическое кодирование, оснащение определенным типом разъема. В разных моделях маршрутизаторов часто предусматриваются различные наборы физических интерфейсов, представляющих собой комбинацию портов для подсоединения локальных и глобальных сетей. С каждым интерфейсом для подключения локальной сети неразрывно связан определенный протокол канального уровня - например, Ethernet, Token Ring, FDDI. Интерфейсы для присоединения к глобальным сетям чаще всего определяют только некоторый стандарт физического уровня, над которым в маршрутизаторе могут работать различные протоколы канального уровня. Например, глобальный порт может поддерживать интерфейс V.35, над которым могут работать протоколы канального уровня: LAP-B (используемый в сетях X.25), LAP-F (используемый в сетях frame relay), LAP-D (используемый в сетях ISDN). Разница между интерфейсами локальных и глобальных сетей объясняется тем, что технологии локальных сетей работают по собственным стандартам физического уровня, которые не могут, как правило, использоваться в других технологиях, поэтому интерфейс для локальной сети представляет собой сочетание физического и канального уровней и носит название по имени соответствующей технологии - например, интерфейс Ethernet. Интерфейсы маршрутизатора выполняют полный набор функций физического и канального уровней по передаче кадра, включая получение доступа к среде (если это необходимо), формирование битовых сигналов, прием кадра, подсчет его контрольной суммы и передачу поля данных кадра верхнему уровню, в случае если контрольная сумма имеет корректное значение. ПРИМЕЧАНИЕ Как и любой конечный узел, каждый порт маршрутизатора имеет собственный аппаратный адрес (в локальных сетях МАС - адрес), по которому ему и направляются кадры, требующие маршрутизации, другими узлами сети. Перечень физических интерфейсов, которые поддерживает та или иная модель маршрутизатора, является его важнейшей потребительской характеристикой. Маршрутизатор должен поддерживать все протоколы канального и физического уровней, используемые в каждой из сетей, к которым он будет непосредственно присоединен. На рис. 5.3 показана функциональная модель маршрутизатора с четырьмя портами, реализующими следующие физические интерфейсы: 10Base-T и 10Base-2 для двух портов Ethernet, UTP для Token Ring и V.35, над которым могут работать протоколы LAP-B, LAP-D или LAP-F, обеспечивая подключение к сетям Х.25, ISDN или frame relay. Кадры, которые поступают на порты маршрутизатора, после обработки соответствующими протоколами физического и канального уровней, освобождаются от заголовков канального уровня. Извлеченные из поля данных кадра пакеты передаются модулю сетевого протокола.
