53. Защита от несанкционированного доступа к сети с помощью концентратора сети. Управление концентраторами сети по протоколу SNMP. Преимущества локальной сети, логически разделенной на сегменты.

Защита от несанкционированного доступа Разделяемая среда предоставляет очень удобную возможность для несанкционированного прослушивания сети и получения доступа к передаваемым данным. Для этого достаточно подключить компьютер с программным анализатором протоколов к свободному разъему концентратора, записать на диск весь проходящий по сети трафик, а затем выделить из него нужную информацию. Разработчики концентраторов предоставляют некоторый способ защиты данных в разделяемых средах. Наиболее простой способ - назначение разрешенных МАС - адресов портам концентратора. В стандартном концентраторе Ethernet порты МАС - адресов не имеют. Защита заключается в том, что администратор вручную связывает с каждым портом концентратора некоторый МАС - адрес. Этот МАС - адрес является адресом станции, которой разрешается подключаться к данному порту. Например, на рис. 4.8 первому порту концентратора назначен МАС - адрес 123 (условная запись). Компьютер с МАС - адресом 123 нормально работает с сетью через данный порт. Если злоумышленник отсоединяет этот компьютер и присоединяет вместо него свой, концентратор заметит, что при старте нового компьютера в сеть начали поступать кадры с адресом источника 789. Так как этот адрес является недопустимым для первого порта, то эти кадры фильтруются, порт отключается, а факт нарушения прав доступа может быть зафиксирован.

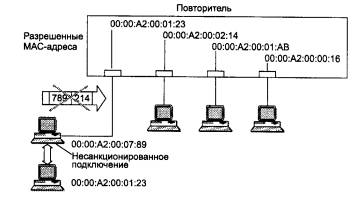

Рис. 4.8. Изоляция портов: передача кадров только от станций с фиксированными адресами Заметим, что для реализации описанного метода защиты данных концентратор нужно предварительно сконфигурировать. Для этого концентратор должен иметь блок управления. Такие концентраторы обычно называют интеллектуальными. Блок управления представляет собой компактный вычислительный блок со встроенным программным обеспечением. Для взаимодействия администратора с блоком управления концентратор имеет консольный порт (чаще всего RS-232), к которому подключается терминал или персональный компьютер с программой эмуляции терминала. При присоединении терминала блок управления организует на его экране диалог, с помощью которого администратор вводит значения МАС - адресов. Блок управления может поддерживать и другие операции конфигурирования, например ручное отключение или включение портов и т. д. Для этого при подключении терминала блок управления выдает на экран некоторое меню, с помощью которого администратор выбирает нужное действие. Другим способом защиты данных от несанкционированного доступа является их шифрация. Однако процесс истинной шифрации требует большой вычислительной мощности, и для повторителя, не буферизующего кадр, выполнить шифрацию «на лету» весьма сложно. Вместо этого в концентраторах применяется метод случайного искажения поля данных в пакетах, передаваемых портам с адресом, отличным от адреса назначения пакета. Этот метод сохраняет логику случайного доступа к среде, так как все станции видят занятость среды кадром информации, но только станция, которой послан этот кадр, может понять содержание поля данных кадра (рис. 4.9). Для реализации этого метода концентратор также нужно снабдить информацией о том, какие МАС - адреса имеют станции, подключенные к его портам. Обычно поле данных в кадрах, направляемых станциям, отличным от адресата, заполняется нулями.

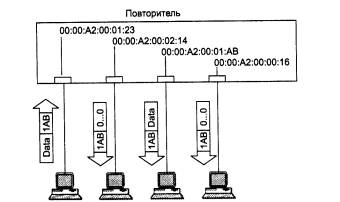

Рис. 4.9. Искажение поля данных в кадрах, не предназначенных для приема станциями

Управление концентратором по протоколу SNMP Как видно из описания дополнительных функций, многие из них требуют конфигурирования концентратора. Это конфигурирование может производиться локально, через интерфейс RS-232C, который имеется у любого концентратора, имеющего блок управления. Кроме конфигурирования в большой сети очень полезна функция наблюдения за состоянием концентратора: работоспособен ли он, в каком состоянии находятся его порты. При большом количестве концентраторов и других коммуникационных устройств в сети постоянное наблюдение за состоянием многочисленных портов и изменением их параметров становится очень обременительным занятием, если оно должно выполняться с помощью локального подключения терминала. Поэтому большинство концентраторов, поддерживающих интеллектуальные дополнительные функции, могут управляться централизованно по сети с помощью популярного протокола управления SNMP (Simple Network Management Protocol) из стека TCP/IP. Упрощенная структура системы управления изображена на рис.4.11.

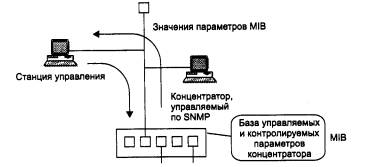

Рис. 4.11. Структура системы управления на основе протокола SNMP В блок управления концентратором встраивается так называемый SNMP-агент. Этот агент собирает информацию о состоянии контролируемого устройства и хранит ее в так называемой базе данных управляющей информации - Management In formation Base, MIB. Эта база данных имеет стандартную структуру, что позволяет одному из компьютеров сети, выполняющему роль центральной станции управления, запрашивать у агента значения стандартных переменных базы MIB. В базе MIB хранятся не только данные о состоянии устройства, но и управляющая информация, воздействующая на это устройство. Например, в MIB есть переменная, управляющая состоянием порта, имеющая значения «включить» и «выключить». Если станция управления меняет значение управляющей переменной, то агент должен выполнить это указание и воздействовать на устройство соответствующим образом, например выключить порт или изменить связь порта с внутренними шинами концентратора. Взаимодействие между станцией управления (по-другому - менеджером системы управления) и встроенными в коммуникационные устройства агентами происходит по протоколу SNMP. Концентратор, который управляется по протоколу SNMP, должен поддерживать основные протоколы стека TCP/IP и иметь IP- и МАС - адреса. Точнее, эти адреса относятся к агенту концентратора. Поэтому администратор, который хочет воспользоваться преимуществами централизованного управления концентраторами по сети, должен знать стек протоколов TCP/IP и сконфигурировать IP-адреса их агентов
