· Чтобы удостовериться, что ее адрес уникальный, станция, когда впервые присоединяется к кольцу, посылает кадр Тест дублирования адреса (Duplicate Address Test, DAT).

· Чтобы сообщить другим станциям, что он работоспособен, активный монитор периодически посылает в кольцо кадр Существует активный монитор (Active Monitor Present, AMP).

· Кадр Существует резервный монитор (Standby Monitor Present, SMP) отправляется любой станцией, не являющейся активным монитором.

· Резервный монитор отправляет кадр Маркер заявки (Claim Token, CT), когда подозревает, что активный монитор отказал, затем резервные мониторы договариваются между собой, какой из них станет новым активным монитором.

· Станция отправляет кадр Сигнал (Beacon, BCN) в случае возникновения серьезных сетевых проблем, таких как обрыв кабеля, обнаружение станции, передающей кадры без ожидания маркера, выход станции из строя. Определяя, какая станция отправляет кадр сигнала, диагностирующая программа (ее существование и функции не определяются стандартами Token Ring) может локализовать проблему. Каждая станция периодически передает кадры BCN до тех пор, пока не примет кадр BCN от своего предыдущего (NAUN) соседа. В результате в кольце только одна станция продолжает передавать кадры BCN - та, у которой имеются проблемы с предыдущим соседом. В сети Token Ring каждая станция знает МАС - адрес своего предыдущего соседа, поэтому Beacon-процедура приводит к выявлению адреса некорректно работающей станции.

· Кадр Очистка (Purge, PRG) используется новым активным монитором для того, чтобы перевести все станции в исходное состояние и очистить кольцо от всех ранее посланных кадров. В стандарте 802.5 используются адреса той же структуры, что и в стандарте 802.3. Адреса назначения и источника могут иметь длину либо 2, либо 6 байт. Первый бит адреса назначения определяет групповой или индивидуальный адрес как для 2-байтовых, так и для 6-байтовых адресов. Второй бит в 6-байтовых адресах говорит о том, назначен адрес локально или глобально. Адрес, состоящий из всех единиц, является широковещательным. Адрес источника имеет тот же размер и формат, что и адрес назначения. Однако признак группового адреса используется в нем особым способом. Так как адрес источника не может быть групповым, то наличие единицы в этом разряде говорит о том, что в кадре имеется специальное поле маршрутной информации (Routing Information Field, RIF). Эта информация требуется при работе мостов, связывающих несколько колец Token Ring, в режиме маршрутизации от источника. Поле данных INFO кадра может содержать данные одного из описанных управляющих кадров уровня MAC или пользовательские данные, упакованные в кадр уровня LLC. Это поле, как уже отмечалось, не имеет определенной стандартом максимальной длины, хотя существуют практические ограничения на его размер, основанные на временных соотношениях между временем удержания маркера и временем передачи кадра. Поле статуса FS имеет длину 1 байт и содержит 4 резервных бита и 2 подполя: бит распознавания адреса А и бит копирования кадра С. Так как это поле не сопровождается вычисляемой суммой CRC, то используемые биты для надежности дублируются: поле статуса FS имеет вид АСххАСхх. Если бит распознавания адреса не установлен во время получения кадра, это означает, что станция назначения больше не присутствует в сети (возможно, вследствие неполадок, а возможно, станция находится в другом кольце, связанном с данным с помощью моста). Если оба бита опознавания адреса и копирования кадра установлены и бит обнаружения ошибки также установлен, то исходная станция знает, что ошибка случилась после того, как этот кадр был корректно получен. Прерывающая последовательность состоит из двух байтов, содержащих начальный и конечный ограничители. Прерывающая последовательность может появиться в любом месте потока битов и сигнализирует о том, что текущая передача кадра или маркера отменяется.

Приоритетный доступ к кольцу Каждый кадр данных или маркер имеет приоритет, устанавливаемый битами приоритета (значение от 0 до 7, причем 7 - наивысший приоритет). Станция может воспользоваться маркером, если только у нее есть кадры для передачи с приоритетом равным или большим, чем приоритет маркера. Сетевой адаптер станции с кадрами, у которых приоритет ниже, чем приоритет маркера, не может захватить маркер, но может поместить наибольший приоритет своих ожидающих передачи кадров в резервные биты маркера, но только в том случае, если записанный в резервных битах приоритет ниже его собственного. В результате в резервных битах приоритета устанавливается наивысший приоритет станции, которая пытается получить доступ к кольцу, но не может этого сделать из-за высокого приоритета маркера. Станция, сумевшая захватить маркер, передает свои кадры с приоритетом маркера, а затем передает маркер следующему соседу. При этом она переписывает значение резервного приоритета в поле приоритета маркера, а резервный приоритет обнуляется. Поэтому при следующем проходе маркера по кольцу его захватит станция, имеющая наивысший приоритет. При инициализации кольца основной и резервный приоритет маркера устанавливаются в 0. Хотя механизм приоритетов в технологии Token Ring имеется, но он начинает работать только в том случае, когда приложение или прикладной протокол решают его использовать. Иначе все станции будут иметь равные права доступа к кольцу, что в основном и происходит на практике, так как большая часть приложений этим механизмом не пользуется. Это связано с тем, что приоритеты кадров поддерживаются не во всех технологиях, например в сетях Ethernet они отсутствуют, поэтому приложение будет вести себя по-разному, в зависимости от технологии нижнего уровня, что нежелательно. В современных сетях приоритетность обработки кадров обычно обеспечивается коммутаторами или маршрутизаторами, которые поддерживают их независимо от используемых протоколов канального уровня.

3.4.4. Физический уровень технологии Token Ring Стандарт Token Ring фирмы IBM изначально предусматривал построение связей в сети с помощью концентраторов, называемых MAU (Multistation Access Unit) или MSAU (Multi-Station Access Unit), то есть устройствами многостанционного доступа (рис. 3.15). Сеть Token Ring может включать до 260 узлов.

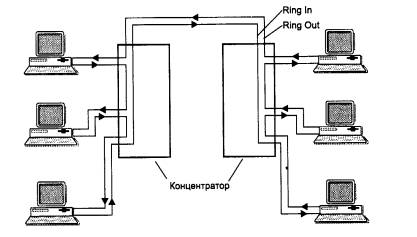

Рис. 3.15. Физическая конфигурация сети Token Ring Концентратор Token Ring может быть активным или пассивным. Пассивный концентратор просто соединяет порты внутренними связями так, чтобы станции, подключаемые к этим портам, образовали кольцо. Ни усиление сигналов, ни их ресинхронизацию пассивный MSAU не выполняет. Такое устройство можно считать простым кроссовым блоком за одним исключением - MSAU обеспечивает обход какого-либо порта, когда присоединенный к этому порту компьютер выключают. Такая функция необходима для обеспечения связности кольца вне зависимости от состояния подключенных компьютеров. Обычно обход порта выполняется за счет релейных схем, которые питаются постоянным током от сетевого адаптера, а при выключении сетевого адаптера нормально замкнутые контакты реле соединяют вход порта с его выходом. Активный концентратор выполняет функции регенерации сигналов и поэтому иногда называется повторителем, как в стандарте Ethernet. Возникает вопрос - если концентратор является пассивным устройством, то каким образом обеспечивается качественная передача сигналов на большие расстояния, которые возникают при включении в сеть нескольких сот компьютеров? Ответ состоит в том, что роль усилителя сигналов в этом случае берет на себя каждый сетевой адаптер, а роль ресинхронизирующего блока выполняет сетевой адаптер активного монитора кольца. Каждый сетевой адаптер Token Ring имеет блок повторения, который умеет регенерировать и ресинхронизировать сигналы, однако последнюю функцию выполняет в кольце только блок повторения активного монитора. Блок ресинхронизации состоит из 30-битного буфера, который принимает манчестерские сигналы с несколько искаженными за время оборота по кольцу интервалами следования. При максимальном количестве станций в кольце (260) вариация задержки циркуляции бита по кольцу может достигать 3-битовых интервалов. Активный монитор «вставляет» свой буфер в кольцо и синхронизирует битовые сигналы, выдавая их на выход с требуемой частотой. В общем случае сеть Token Ring имеет комбинированную звездно-кольцевую конфигурацию. Конечные узлы подключаются к MSAU по топологии звезды, а сами MSAU объединяются через специальные порты Ring In (RI) и Ring Out (RO) для образования магистрального физического кольца. Все станции в кольце должны работать на одной скорости - либо 4 Мбит/с, либо 16 Мбит/с. Кабели, соединяющие станцию с концентратором, называются ответвительными (lobe cable), а кабели, соединяющие концентраторы, - магистральными (trunk cable). Технология Token Ring позволяет использовать для соединения конечных станций и концентраторов различные типы кабеля: STP Type I, UTP Type 3, UTP Type 6, а также волоконно-оптический кабель. При использовании экранированной витой пары STP Type 1 из номенклатуры кабельной системы IBM в кольцо допускается объединять до 260 станций при длине ответвительных кабелей до 100 метров, а при использовании неэкранированной витой пары максимальное количество станций сокращается до 72 при длине ответвительных кабелей до 45 метров. Расстояние между пассивными MSAU может достигать 100 м при использовании кабеля STP Type 1 и 45 м при использовании кабеля UTP Type 3. Между активными MSAU максимальное расстояние увеличивается соответственно до 730 м или 365 м в зависимости от типа кабеля. Максимальная длина кольца Token Ring составляет 4000 м. Ограничения на максимальную длину кольца и количество станций в кольце в технологии Token Ring не являются такими жесткими, как в технологии Ethernet. Здесь эти ограничения во многом связаны со временем оборота маркера по кольцу (но не только -есть и другие соображения, диктующие выбор ограничений). Так, если кольцо состоит из 260 станций, то при времени удержания маркера в 10 мс маркер вернется в активный монитор в худшем случае через 2,6 с, а это время как раз составляет тайм-аут контроля оборота маркера. В принципе, все значения тайм-аутов в сетевых адаптерах узлов сети Token Ring можно настраивать, поэтому можно построить сеть Token Ring с большим количеством станций и с большей длиной кольца. Существует большое количество аппаратуры для сетей Token Ring, которая улучшает некоторые стандартные характеристики этих сетей: максимальную длину сети, расстояние между концентраторами, надежность (путем использования двойных колец). Недавно компания IBM предложила новый вариант технологии Token Ring, названный High-Speed Token Ring, HSTR. Эта технология поддерживает битовые скорости в 100 и 155 Мбит/с, сохраняя основные особенности технологии Token Ring 16 Мбит/с.
