3.5.3. Отказоустойчивость технологии FDDI Для обеспечения отказоустойчивости в стандарте FDDI предусмотрено создание двух оптоволоконных колец - первичного и вторичного. В стандарте FDDI допускаются два вида подсоединения станций к сети. Одновременное подключение к первичному и вторичному кольцам называется двойным подключением - Dual Attachment, DA. Подключение только к первичному кольцу называется одиночным подключением - Single Attachment, SA. В стандарте FDDI предусмотрено наличие в сети конечных узлов - станций (Station), а также концентраторов (Concentrator). Для станций и концентраторов допустим любой вид подключения к сети - как одиночный, так и двойной. Соответственно такие устройства имеют соответствующие названия: SAS (Single Attachment Station), DAS (Dual Attachment Station), SAC (Single Attachment Concentrator) и DAC (Dual Attachment Concentrator). Обычно концентраторы имеют двойное подключение, а станции - одинарное, как это показано на рис. 3.18, хотя это и не обязательно. Чтобы устройства легче было правильно присоединять к сети, их разъемы маркируются. Разъемы типа А и В должны быть у устройств с двойным подключением, разъем М (Master) имеется у концентратора для одиночного подключения станции, у которой ответный разъем должен иметь тип S (Slave).

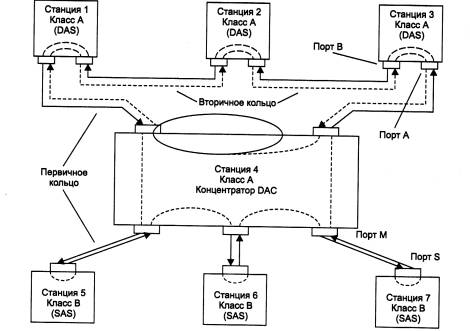

Рис. 3.18. Подключение узлов к кольцам FDDI В случае однократного обрыва кабеля между устройствами с двойным подключением сеть FDDI сможет продолжить нормальную работу за счет автоматической реконфигурации внутренних путей передачи кадров между портами концентратора (рис. 3.19). Двукратный обрыв кабеля приведет к образованию двух изолированных сетей FDDI. При обрыве кабеля, идущего к станции с одиночным подключением, она становится отрезанной от сети, а кольцо продолжает работать за счет реконфигурации внутреннего пути в концентраторе - порт М, к которому была подключена данная станция, будет исключен из общего пути.

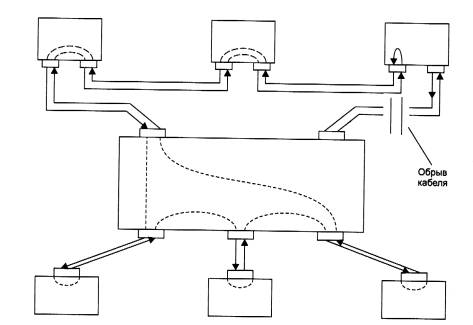

Рис. 3.19. Реконфигурация сети FDDI при обрыве провода Для сохранения работоспособности сети при отключении питания в станциях с двойным подключением, то есть станциях DAS, последние должны быть оснащены оптическими обходными переключателями (Optical Bypass Switch), которые создают обходной путь для световых потоков при исчезновении питания, которое они получают от станции. И наконец, станции DAS или концентраторы DAC можно подключать к двум портам М одного или двух концентраторов, создавая древовидную структуру с основными и резервными связями. По умолчанию порт В поддерживает основную связь, а порт А - резервную. Такая конфигурация называется подключением Dual Homing Отказоустойчивость поддерживается за счет постоянного слежения уровня SMT концентраторов и станций за временными интервалами циркуляции маркера и кадров, а также за наличием физического соединения между соседними портами в сети. В сети FDDI нет выделенного активного монитора - все станции и концентраторы равноправны, и при обнаружении отклонений от нормы они начинают процесс повторной инициализации сети, а затем и ее реконфигурации. Реконфигурация внутренних путей в концентраторах и сетевых адаптерах выполняется специальными оптическими переключателями, которые перенаправляют световой луч и имеют достаточно сложную конструкцию.

3.5.4. Физический уровень технологии FDDI В технологии FDDI для передачи световых сигналов по оптическим волокнам реализовано логическое кодирование 4В/5В в сочетании с физическим кодированием NRZI. Эта схема приводит к передаче по линии связи сигналов с тактовой частотой 125 МГц. Так как из 32 комбинаций 5-битных символов для кодирования исходных 4-битных символов нужно только 16 комбинаций, то из оставшихся 16 выбрано несколько кодов, которые используются как служебные. К наиболее важным служебным символам относится символ Idle - простой, который постоянно передается между портами в течение пауз между передачей кадров данных. За счет этого станции и концентраторы сети FDDI имеют постоянную информацию о состоянии физических соединений своих портов. В случае отсутствия потока символов Idle фиксируется отказ физической связи и производится реконфигурация внутреннего пути концентратора или станции, если это возможно. При первоначальном соединении кабелем двух узлов их порты сначала выполняют процедуру установления физического соединения. В этой процедуре используются последовательности служебных символов кода 4В/5В, с помощью которых создается некоторый язык команд физического уровня. Эти команды позволяют портам выяснить друг у друга типы портов (А, В, М или S) и решить, корректно ли данное соединение (например, соединение S-S является некорректным и т. п.). Если соединение корректно, то далее выполняется тест качества канала при передаче символов кодов 4В/5В, а затем проверяется работоспособность уровня MAC соединенных устройств путем передачи нескольких кадров MAC. Если все тесты прошли успешно, то физическое соединение считается установленным. Работу по установлению физического соединения контролирует протокол управления станцией SMT. Физический уровень разделен на два подуровня: независимый от среды подуровень PHY (Physical) и зависящий от среды подуровень PMD (Physical Media Dependent) (см. рис. 3.17). Технология FDDI в настоящее время поддерживает два подуровня PMD: для волоконно-оптического кабеля и для неэкранированной витой пары категории 5. Последний стандарт появился позже оптического и носит название TP-PMD. Оптоволоконный подуровень PMD обеспечивает необходимые средства для передачи данных от одной станции к другой по оптическому волокну. Его спецификация определяет:

· использование в качестве основной физической среды многомодового волоконно-оптического кабеля 62,5/125 мкм;

· требования к мощности оптических сигналов и максимальному затуханию между узлами сети. Для стандартного многомодового кабеля эти требования приводят к предельному расстоянию между узлами в 2 км, а для одномодового кабеля расстояние увеличивается до 10-40 км в зависимости от качества кабеля;

· требования к оптическим обходным переключателям (optical bypass switches) и оптическим приемопередатчикам;

· параметры оптических разъемов MIC (Media Interface Connector), их маркировку;

· использование для передачи света с длиной волны в 1300 нм;

· представление сигналов в оптических волокнах в соответствии с методом NRZI. Подуровень TP-PMD определяет возможность передачи данных между станциями по витой паре в соответствии с методом физического кодирования MLT-3, использующего два уровня потенциала: +V и -V для представления данных в кабеле. Для получения равномерного по мощности спектра сигнала данные перед физическим кодированием проходят через скрэмблер. Максимальное расстояние между узлами в соответствии со стандартом TP-PMD равно 100 м. Максимальная общая длина кольца FDDI составляет 100 километров, максимальное число станций с двойным подключением в кольце - 500.
