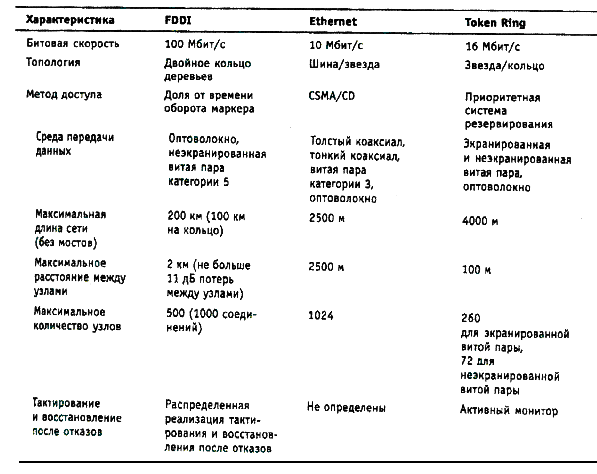

3.5.5. Сравнение FDDI с технологиями Ethernet и Token Ring В табл. 3.7 представлены результаты сравнения технологии FDDI с технологиями Ethernet и Token Ring. Таблица 3.7. Характеристики технологий FDDI, Ethernet, Token Ring Технология FDDI разрабатывалась для применения в ответственных участках сетей - на магистральных соединениях между крупными сетями, например сетями зданий, а также для подключения к сети высокопроизводительных серверов. Поэтому главным для разработчиков было обеспечить высокую скорость передачи данных, отказоустойчивость на уровне протокола и большие расстояния между узлами сети. Все эти цели были достигнуты. В результате технология FDDI получилась качественной, но весьма дорогой. Даже появление более дешевого варианта для витой пары не намного снизило стоимость подключения одного узла к сети FDDI. Поэтому практика показала, что основной областью применения технологии FDDI стали магистрали сетей, состоящих из нескольких зданий, а также сети масштаба крупного города, то есть класса MAN. Для подключения клиентских компьютеров и даже небольших серверов технология оказалась слишком дорогой. А поскольку оборудование FDDI выпускается уже около 10 лет, значительного снижения его стоимости ожидать не приходится. В результате сетевые специалисты с начала 90-х годов стали искать пути создания сравнительно недорогих и в то же время высокоскоростных технологий, которые бы так же успешно работали на всех этажах корпоративной сети, как это делали в 80-е годы технологии Ethernet и Token Ring. Fast Ethernet Классический 10-мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Однако в начале 90-х годов начала ощущаться его недостаточная пропускная способность. Для компьютеров на процессорах Intel 80286 или 80386 с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способность сегмента Ethernet составляла 1/8 или 1/32 канала «память-диск», и это хорошо согласовывалось с соотношением объемов данных, обрабатываемых локально, и данных, передаваемых по сети. Для более мощных клиентских станций с шиной PCI (133 Мбайт/с) эта доля упала до 1/133, что было явно недостаточно. Поэтому многие сегменты 10-мегабитного Ethernet стали перегруженными, реакция серверов в них значительно упала, а частота возникновения коллизий существенно возросла, еще более снижая полезную пропускную способность. Назрела необходимость в разработке «нового» Ethernet, то есть технологии, которая была бы такой же эффективной по соотношению цена/качество при производительности 100 Мбит/с. В результате поисков и исследований специалисты разделились на два лагеря, что в конце концов привело к появлению двух новых технологий - Fast Ethernet и l00VG-AnyLAN. Они отличаются степенью преемственности с классическим Ethernet. В 1992 году группа производителей сетевого оборудования, включая таких лидеров технологии Ethernet, как SynOptics, 3Com и ряд других, образовали некоммерческое объединение Fast Ethernet Alliance для разработки стандарта новой технологии, которая должна была в максимально возможной степени сохранить особенности технологии Ethernet. Второй лагерь возглавили компании Hewlett-Packard и AT&T, которые предложили воспользоваться удобным случаем для устранения некоторых известных недостатков технологии Ethernet. Через некоторое время к этим компаниям присоединилась компания IBM, которая внесла свой вклад предложением обеспечить в новой технологии некоторую совместимость с сетями Token Ring. В комитете 802 института IEEE в это же время была сформирована исследовательская группа для изучения технического потенциала новых высокоскоростных технологий. За период с конца 1992 года и по конец 1993 года группа IEEE изучила 100-мегабитные решения, предложенные различными производителями. Наряду с предложениями Fast Ethernet Alliance группа рассмотрела также и высокоскоростную технологию, предложенную компаниями Hewlett-Packard и AT&T. В центре дискуссий была проблема сохранения случайного метода доступа CSMA/CD. Предложение Fast Ethernet Alliance сохраняло этот метод и тем самым обеспечивало преемственность и согласованность сетей 10 Мбит/с и 100 Мбит/с. Коалиция HP и AT&T, которая имела поддержку значительно меньшего числа производителей в сетевой индустрии, чем Fast Ethernet Alliance, предложила совершенно новый метод доступа, названный Demand Priority - приоритетный доступ по требованию. Он существенно менял картину поведения узлов в сети, поэтому не смог вписаться в технологию Ethernet и стандарт 802.3, и для его стандартизации был организован новый комитет IEEE 802.12. Осенью 1995 года обе технологии стали стандартами IEEE. Комитет IEEE 802.3 принял спецификацию Fast Ethernet в качестве стандарта 802.3и, который не является самостоятельным стандартом, а представляет собой дополнение к существующему стандарту 802.3 в виде глав с 21 по 30. Комитет 802.12 принял технологию l00VG-AnyLAN, которая использует новый метод доступа Demand Priority и поддерживает кадры двух форматов - Ethernet и Token Ring.

3.6.1. Физический уровень технологии Fast Ethernet Все отличия технологии Fast Ethernet от Ethernet сосредоточены на физическом уровне (рис. 3.20). Уровни MAC и LLC в Fast Ethernet остались абсолютно теми же, и их описывают прежние главы стандартов 802.3 и 802.2. Поэтому рассматривая технологию Fast Ethernet, мы будем изучать только несколько вариантов ее физического уровня. Более сложная структура физического уровня технологии Fast Ethernet вызвана тем, что в ней используются три варианта кабельных систем:

· волоконно-оптический многомодовый кабель, используются два волокна;

· витая пара категории 5, используются две пары;

· витая пара категории 3, используются четыре пары. Коаксиальный кабель, давший миру первую сеть Ethernet, в число разрешенных сред передачи данных новой технологии Fast Ethernet не попал. Это общая тенденция многих новых технологий, поскольку на небольших расстояниях витая пара категории 5 позволяет передавать данные с той же скоростью, что и коаксиальный кабель, но сеть получается более дешевой и удобной в эксплуатации. На больших расстояниях оптическое волокно обладает гораздо более широкой полосой пропускания, чем коаксиал, а стоимость сети получается ненамного выше, особенно если учесть высокие затраты на поиск и устранение неисправностей в крупной кабельной коаксиальной системе.

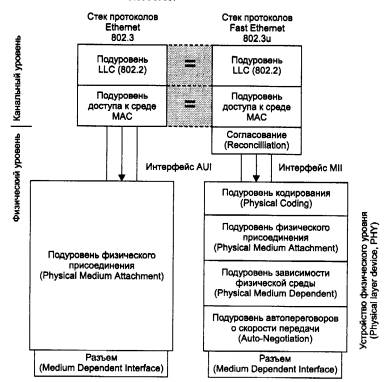

Рис. 3.20. Отличия технологии Fast Ethernet от технологии Ethernet Отказ от коаксиального кабеля привел к тому, что сети Fast Ethernet всегда имеют иерархическую древовидную структуру, построенную на концентраторах, как и сети l0Base-T/l0Base-F. Основным отличием конфигураций сетей Fast Ethernet является сокращение диаметра сети примерно до 200 м, что объясняется уменьшением времени передачи кадра минимальной длины в 10 раз за счет увеличения скорости передачи в 10 раз по сравнению с 10-мегабитным Ethernet. Тем не менее это обстоятельство не очень препятствует построению крупных сетей на технологии Fast Ethernet. Дело в том, что середина 90-х годов отмечена не только широким распространением недорогих высокоскоростных технологий, но и бурным развитием локальных сетей на основе коммутаторов. При использовании коммутаторов протокол Fast Ethernet может работать в полнодуплексном режиме, в котором нет ограничений на общую длину сети, а остаются только ограничения на длину физических сегментов, соединяющих соседние устройства (адаптер - коммутатор или коммутатор - коммутатор). Поэтому при создании магистралей локальных сетей большой протяженности технология Fast Ethernet также активно, применяется, но только в полнодуплексном варианте, совместно с коммутаторами. В данном разделе рассматривается полудуплексный вариант работы технологии Fast Ethernet, который полностью соответствует определению метода доступа, описанному в стандарте 802.3. Особенности полнодуплексного режима Fast Ethernet описаны в главе 4. По сравнению с вариантами физической реализации Ethernet (а их насчитывается шесть), в Fast Ethernet отличия каждого варианта от других глубже - меняется как количество проводников, так и методы кодирования. А так как физические варианты Fast Ethernet создавались одновременно, а не эволюционно, как для сетей Ethernet, то имелась возможность детально определить те подуровни физического уровня, которые не изменяются от варианта к варианту, и те подуровни, которые специфичны для каждого варианта физической среды. Официальный стандарт 802.3и установил три различных спецификации для физического уровня Fast Ethernet и дал им следующие названия (рис. 3.21):
