Не стоит испытывать судьбу, увидев свисающий со столба провод. Надо принять меры к безопасной эвакуации. А меры следующие:

Во-первых, не стоит двигаться широким шагом. Нужно шаркающими шажками, не отрывая ног от земли удалиться подальше от места касания.

Во-вторых, нельзя падать и ползти!

И, в-третьих, до прибытия аварийной бригады необходимо ограничить доступ людей в опасную зону.

Трехфазный ток.

Выше мы разобрались, как работает генератор и двигатель постоянного тока. Но эти двигатели имеют ряд недостатков, которые сдерживают их применение в промышленной электротехнике. Большее распространение получили машины переменного тока. Устройство снятия тока в них представляет собой кольца, которое проще в изготовлении и обслуживании. Переменный ток ничуть «не хуже» постоянного, а по некоторым показателям превосходит его. Постоянный ток всегда течет в одном направлении при постоянной величине. Переменный ток изменяет направление или величину. Основной его характеристикой является частота, измеряемая вГерцах. Частота показывает, сколько раз в секунду ток меняет направление или амплитуду. В европейском стандарте промышленная частота £=50 Герц, в стандарте США £=60 Герц.

Принцип работы двигателей и генераторов переменного тока, такой же, как и у машин постоянного тока.

У двигателей переменного тока имеется проблема ориентирования направления вращения. Приходится либо смещать направление тока дополнительными обмотками, либо применять специальные пусковые устройства. Использование трехфазного тока решило эту проблему. Суть его «устройства» в том, что три однофазных системы связали в одну - трехфазную. По трем проводам подаётся ток с небольшим запозданием друг от друга. Эти три провода всегда называют ''А'', ''В'' и ''С''. Ток течет следующим образом. По фазе «А» на нагрузку и от неё возвращается по фазе «В», из фазы «В» в фазу «С», а из фазы «С» в «А». Существуют две системы трехфазного тока: трех проводная и четырех проводная. Первую мы уже описали. А во второй присутствует четвертый нулевой провод. В такой системе по фазам ток подается, а по нулю отводится. Данная система оказалась настолько удобной, что сейчас применяется повсеместно. Удобна она, в том числе и тем, что не надо что-то переделывать, если нужно включить в нагрузку только один или два провода. Просто подключаемся/отключаемся и все.

Напряжение между фазами называется линейным (ил) и равно напряжению в линии. Напряжение между фазным (иф) и нулевым проводом называется фазным и вычисляется по формуле: иф=Цл/У3; иф=Ш/1,73.

Каждый электрик давно эти расчеты произвел и наизусть знает стандартный ряд напряжений (таблица № 14).

ТАБЛИЦА № 14

При включении в трехфазную сеть однофазных нагрузок необходимо следить за равномерностью подключения. В противном случае выйдет, что один провод будет сильно перегружен, а два других при этом останутся без дела.

Все трехфазные электрические машины имеют по три пары полюсов и ориентируют направление вращения подключением фаз. При этом для изменения направления вращения (электрики говорят - РЕВЕРСа) достаточно поменять местами только две фазы, любые. Аналогично и с генераторами.

Включение в «треугольник» и «звезду».

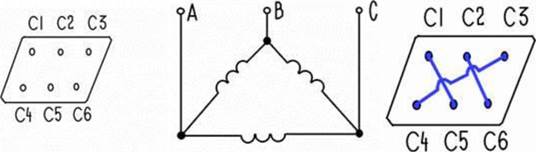

Имеются три схемы включения трехфазной нагрузки в сеть. В частности, на корпусах электродвигателей имеется контактная коробка с выводами обмоток. Маркировка в клеммных коробках электрических машин следующая:

начала обмоток С1, С2 и С3, концы, соответственно С4, С5 и С6 (крайний левый рисунок).

Подобную маркировку крепят и на трансформаторах.

Соединение"треугольником" показано на среднем рисунке. При таком соединении весь ток из фазы к фазе проходит по одной обмотке нагрузки и, в этом случае, потребитель работает на полную мощность. На крайнем правом рисунке показаны соединения в клемной коробке. Соединение''в звезду'' может «обходиться» без нуля. При таком подключении линейный ток, проходя через две обмотки, делится пополам и, соответственно, потребитель работает в половину силы.

В |С

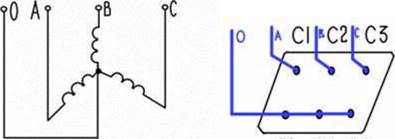

При соединение''в звезду'' с нулевым проводом на каждую обмотку нагрузки поступает только фазное напряжение: иф=Цл/У3. Мощность потребителя получается меньше на V3.

Электрические машины из ремонта.

Большую проблему представляют старые двигатели, вышедшие из ремонта. Такие машины, как правило, не имеют табличек и клеммных выходов. Провода торчат из корпусов, и похожи на лапшу из мясорубки. И если подключить их неправильно, то в лучшем случае, двигатель будет перегреваться, а в худшем - сгорит.

Происходит это, потому что одна из трех, неправильно подключённых обмоток, будет стараться провернуть ротор двигателя, в сторону, противоположную вращению, создаваемому двумя другими обмотками.

Чтобы подобного не случилось необходимо найти концы одноименных обмоток. Для этого с помощью тестера «прозванивают» все обмотки, одновременно проверяя и их целостность (отсутствие обрыва и пробоя на корпус). Найдя концы обмоток, их маркируют. Цепь собирается следующим образом. К предполагаемому окончанию первой обмотки присоединяем предполагаемое начало второй обмотки, конец второй соединяем с началом третьей, а с оставшихся концов снимаем показания омметра.
