Если требуется соединение кабелей, для установки соединительной муфты оставляют запас кабеля 1-1,5 м.

После укладки кабель присыпается слоем земли без камней толщиной около 10 см.

В таблице 34 приведены марки кабелей, рекомендуемых для прокладки в земле (траншеях).

Таблица 34. Марки кабелей, рекомендуемых для прокладки в земле

Условия по трассе

Коррозионная активность грунта

Факторы электрокор­розии

С резиновой и пластмассовой изоляцией и оболочкой

В земле (траншеях) с низкой корро­зионной активностью

В земле (тран­шеях) со сред­ней коррози­онной актив­ностью

В земле (тран­шеях) с высо­кой корро­зионной активностью

Без блужда­ющих токов

С наличием блуждаю­щих токов

ЕЗез блужда­ющих токов

С наличием блуждаю­щих токов

ЕЗез блужда­ющих токов

С наличием блуждаю­щих токов

ААВГ, АПсВГ, АПвВГ, АПВГ, АВВБ, АПсВБ, АПГТБ

АПвПБ,

АПБбШн,

АПвБШІв,

АВБбШн,

АВБбШп,

АПсБбШв,

АПАШв,

АПАШп,

АВАШв

АПсАШв, АВРБ, АНРБ, АВАБл, АПАБл

Примечания:

1) Марки кабелей расположены в убывающей последовательности, начиная с наиболее предпочтительных.

2) На трассах с наличием блуждающих токов и в грунтах с высокой коррозионной активностью кабели с пластмассовой изоляцией в алюминиевой оболочке применять не следует.

Тема 6. Кабельные линии электропередач.

Пересечения кабельных линий с инженерными сооружениями

Пересечение кабелей, проложенных в траншеях, с подземными сооружениями должно предусматривать безопасное проведение эксплуатационных работ на кабелях и на пересекаемых сооружениях, безопасность от повреждения тех и других.

Для защиты кабелей от механических повреждений в местах пересечений и сближений их заключают в бетонные, железобетонные, керамические, чугунные, асбестоцементные или пластмассовые трубы.

Внутренний диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля. При этом внутренний диаметр трубы должен быть не менее 50 мм при длине 5 м и не менее 100 мм при большей длине.

Трубы укладываются прямолинейно по утрамбованному дну траншеи с уклоном, предотвращающим скопление воды. Более высокий конец трубы уплотняется смоляной лентой или кабельной пряжей, замоченной в глине.

Минимальные расстояния между кабелями и пересекаемыми объектами приведены в табл. 35.

Таблица 35. Наименьшие допустимые расстояния по вертикали при пересечении кабелей напряжением до 1000 В с другими инженерными

1

Силовые кабели до 35 к Б, в гран шее То же, на кабельных конструкциях

Кабели связи в тран­шее

Трубопроводы (водо­провод, канализа­ция, нефтепроводы, газопроводы и т. п.) Теплопроводы

Автодороги

Железные дороги неэ л верифициро­ванные

Железные дороги электрифицирован­ные

Трамвайные пути

Между кабелями до и выше 1000 В должна быть несгораемая перегородка Кабели связи должны проходить выше силовых

Кабели должны бьггь заключены в блоки или трубы на участке пересечения плюс по 2 м в обе стороны от полотна дороги

То же. Угол пересече­ния 75-90'

То же. Трубы или блоки должны быть нетокопро водным и (асбестоцементные, пропитанные гудро­ном или битумом Кабель прокладыва­ют в изолирующих трубах или блоках

1 В стесненных условиях расстояние может быть уменьшено до 0,15 м, при этом кабели разделяют перегородкой на длине участка пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

Допускается уменьшение расстояния до 0,25 м при условии прокладки кабеля в трубах или блоках на участке пересечения плюс по 2 м в каждую сторону.

Мероприятия по защите кабелей и обеспечению их надежной работы выполняет та организация, чей объект сооружается в зоне пересечения.

Открытая прокладка кабелей

Места открытой прокладки кабелей. Открытая прокладка кабелей может выполняться вне зданий и внутри помещений - по стенам, строительным конструкциям и на эстакадах.

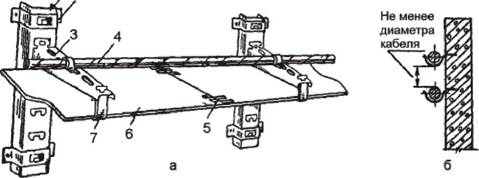

Кабели прокладывают на скобах, кабельных конструкциях и по лоткам (рис. 41). Допускается прокладка кабелей напряжением до 1000 В на трассе внутри помещений (между колоннами и стенами зданий) и вне помещений (между стенами здания). Габариты приведены в табл. 36.
