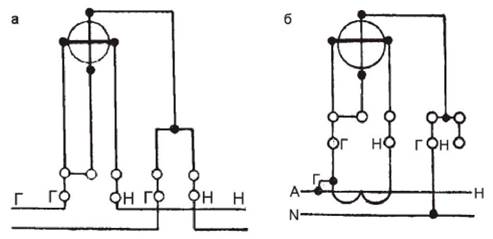

В цепях однофазного тока активная энергия измеряется однофазными индукционными счетчиками непосредственного включения (рис. 20 а) или включениями через трансформатор тока (рис. 20 б). При включении через трансформатор тока показания счетчика умножаются на коэффициент трансформации трансформатора тока.

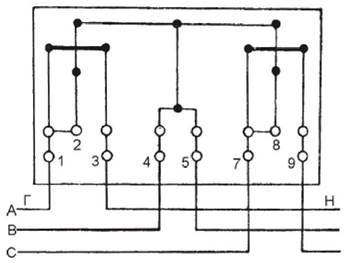

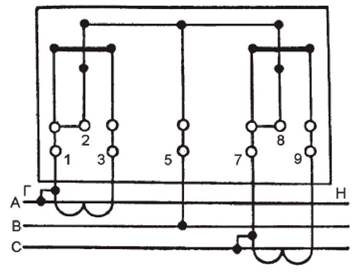

В трехпроводных цепях трехфазного тока с равномерной или неравномерной нагрузкой фаз энергия измеряется двухэлементными счетчиками, например типа САЗ-И670М или САЗ- И677 непосредственного включения (рис. 21) или включаемыми через измерительные трансформаторы тока (рис. 22). В обеих фазах трансформаторы тока должны иметь одинаковый коэффициент трансформации.

Расход энергии определяется как произведение показаний счетчика на коэффициент трансформации трансформаторов тока и на коэффициент трансформации трансформаторов напряжения, если они применены.

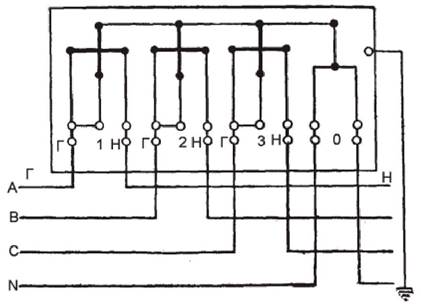

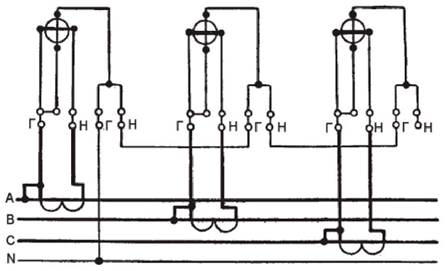

В четырехпроводной сети трехфазного тока при равномерной и неравномерной нагрузке фаз энергия может учитываться с помощью трех однофазных счетчиков, включенных, как показано на рис. 23, или с помощью трехэлементного четырехпроводного счетчика типа СА4 или СА4У (рис. 24). При учете тремя однофазными счетчиками расход энергии равен сумме показаний всех трех счетчиков, умноженный на коэффициент трансформации трансформаторов тока.

Перед счетчиком, который установлен на квартирном щитке, желательно установить рубильник или двухполюсный выключатель для безопасной замены счетчика.

Нагрузка к счетчику подключается обязательно через устройство защиты. Защитные устройства применяют для того, чтобы при неисправности внутренней электропроводки или при аварийной перегрузке сети обеспечивалось автоматическое ее отключение от магистральной линии. С этой целью в цепях разных проводов сети устанавливают предохранители, автоматические выключатели или аппараты защитного отключения.

Отключение должно происходить путем разрыва линии фазного провода. Поэтому предохранители, а также однополюсные защитные или коммутационные аппараты, например, автоматы А3161 или АБ25 устанавливают только в фазном проводе. Установка этих аппаратов согласно ПУЭ в нулевом проводе не допускается.

Линию нулевого провода можно разрывать только одновременно с линией фазного провода. Это обеспечивается двухполюсными коммутационными или защитными аппаратами. Можно применить и трехполюсный аппарат, но при однофазном (двухпроводном) вводе один из полюсов не используется.

На практике распространена установка предохранителей в линии не только фазного, но и нулевого провода, что противоречит требованиям действующих ПУЭ.

Установка предохранителей как в фазном проводе, так и в нулевом обосновывалась неквалифицированной эксплуатацией квартирной электропроводки. Действительно, если перегоревшую в линии одного провода плавкую вставку, грубо нарушая правила, заменяли проволочной перемычкой («жучком»), то защита обеспечивалась исправным предохранителем в линии другого провода. Кроме того, не исключалось, что на участке проводки до предохранителей будет утрачено внешнее различие между фазным и нулевым проводом. В этом случае наличие двух предохранителей позволяет безопасно произвести ремонтные работы, вывернув обе пробки. Напомним, что первоначально электрической энергией в быту пользовались преимущественно в жилых помещениях с токонепроводящими полами. Центральное отопление еще не было распространено, трубопроводы и радиаторы в комнатах отсутствовали. В этих условиях прикосновение к электроприбору с поврежденной изоляцией обычно не приводило к поражению электрическим током, и зануления корпусов, как средства повышения безопасности, не требовалось. Теперь электрификация быта вышла за пределы жилых комнат, а в комнатах все чаще стали встречаться заземленные трубопроводы отопления, водопровода, газа. Значит, возникла вероятность оказаться в контакте с землей или с заземленным металлическим предметом во время пользования электроприбором. В таких условиях повреждение изоляции создает опасность поражения электрическим током.

Одним из средств обеспечения безопасности является зануление, то есть соединение металлических нетоковедущих частей электрооборудования с заземленным нулевым проводом. Если же в цепи нулевого провода установлен предохранитель или автомат, то при определенных условиях он может сработать и отключить нулевой провод, а это равносильно отключению зануления, обеспечивающего безопасность работающего. Поэтому установка защитных аппаратов в нулевом проводе при наличии электроприборов, требующих зануления, недопустима.

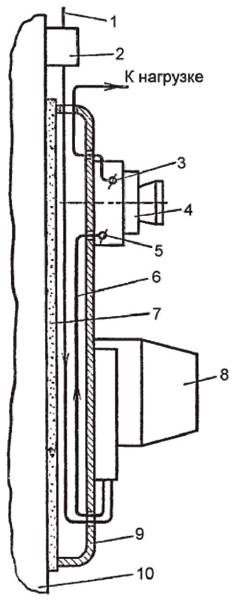

Монтаж щитка. Ниже приводится пример монтажа квартирного щитка с предохранителями. Панель щитка штампуют из стали или пластмассы размером 360x170x27 мм. В верхней части панели размещают предохранители, под предохранителями устанавливают счетчик. Счетчик крепят тремя винтами. В нижней части щитка под счетчиком имеются четыре отверстия, обрамленные пластмассовыми втулками для ввода проводов к зажимному устройству счетчика. Щиток (рис. 25) монтируют после завершения работ по устройству внутренней электропроводки в доме и ввода в здание от воздушной линии.
