Прокладка по деревянным конструкциям. Плоские защищенные провода АППР и кабели в оболочке из трудносгораемых и несгораемых материалов разрешается прокладывать по

65

деревянным стенам, перегородкам, потолкам и другим сгораемым конструкциям с креплением скобами.

Разрешается также прокладка по сгораемым конструкциям незащищенных проводов с поливинилхлоридной изоляцией с обязательной подкладкой под провода изолирующих несгораемых материалов, например, листового асбеста толщиной не менее 3 мм, выступающего с каждой стороны провода не менее чем на 10 мм.

Скрытая электропроводка плоскими многожильными проводами

Скрытая проводка внутри помещений выполняется в стальных водогазопроводных трубах (только во взрывоопасных зонах), тонкостенных и электросварных трубах (в пожароопасных помещениях), в гибких металлорукавах, коробах, в пластмассовых (полиэтиленовых, полипропиленовых и винипластовых), а также в резинобитумных трубах.

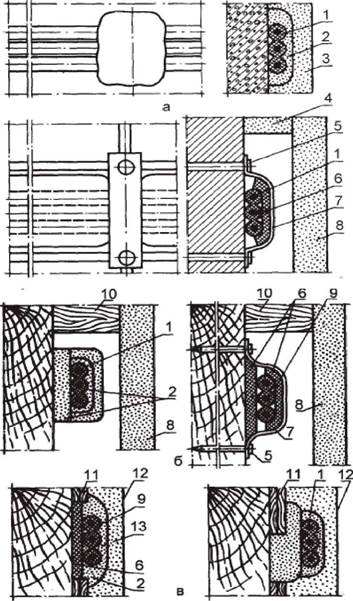

Прокладка по несгораемым основаниям. В жилых зданиях допускается несменяемая скрытая прокладка проводов АППВ, АПН, АППВС непосредственно по панелям несгораемых конструкций - под штукатуркой, в бороздах стен, в швах между панелями перекрытий и т. п., а также непосредственно под слоем мокрой штукатурки в толще основания или в сплошном слое алебастрового намета (рис. 12 а).

По деревянным основаниям, покрываемым сухой штукатуркой, провода заделывают сплошным слоем алебастрового намета или между двумя слоями листового алебастра (рис. 12 б).

По деревянным стенам и перегородкам, покрываемым мокрой штукатуркой, - под слоем штукатурки с подкладкой под провода листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм. Асбест или намет штукатурки укладывают поверх дранки или дранку вырезают по ширине асбестовой прокладки. Ширина асбестовой прокладки должна быть такой, чтобы асбест выступал не менее чем на 10 мм с каждой стороны провода.

По деревянным стенам и перегородкам, покрываемым слоем сухой гипсовой штукатурки, - в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста толщиной 3 мм. При этом слой алебастрового намета или асбеста с каждой стороны провода должен быть не менее 10 мм.

Технология прокладки плоских проводов скрытой проводки

При монтаже проводок плоскими проводами при скрытой электропроводке выполняют ряд операций:

• правка провода из бухты;

• разметка трасс;

• прокладка провода;

• крепление провода;

• изгибание и пересечение провода;

• проходы через стены и перекрытия.

Для правки плоских проводов один конец провода неподвижно закрепляется в тисках, после чего провод протягивают через суконку или рукавицу. При плавке однопроволочных проводов с ПВХ-изоляцией (ПВ, АПВ и др.) протягивать провода с большим усилием не рекомендуется, так как можно сдвинуть изоляцию.

Прокладку проводов выполняют участками: квартирный щиток - ответвительная коробка - штепсельная розетка; ответвительная коробка - выключатель; ответвительная коробка - светильник и т. п.

Провода соединяют между собой только в ответвительных коробках. Соединение проводов между собой вне коробок не разрешается. Провод нарезают на куски, равные длине отдельных участков. Провод укладывают с легким нажатием по всей длине прямого участка от коробки до поворота трассы и закрепляют алебастровым раствором (рис. 12 а).

При повороте провода разделительное основание вырезают для придания проводу возможности осуществить поворот в плоскости.

После укладки провода на повороте он закрепляется алебастровым раствором. Аналогично выполняется монтаж провода на всей оставшейся трассе до следующей коробки.

Обеспечение возможности соединения проводов. При монтаже проводки должна быть обеспечена возможность свободного выполнения соединений проводов в ответвительных коробках, коробках для выключателей и штепсельных розеток. Такая необходимость может возникнуть в период эксплуатации для ремонта или замены выключателей, штепсельных розеток, светильников. Поэтому концы провода с раздельными жилами вводят в коробки с запасом 5070 мм. После этого провод у коробки закрепляют.

Для присоединения к светильникам, штепсельным розеткам, выключателям открытой установки скрыто проложенных проводов на места выхода их из стен, перегородок и

перекрытий надевают изоляционные трубки, фарфоровые или пластмассовые втулки или воронки для того, чтобы исключить излом проводов из-за их многократного изгибания.

Проходы через стены плоских проводов при скрытой проводке выполняются также в изоляционных трубах, при этом установки фарфоровых втулок и воронок не требуется.

Электропроводки в стальных и пластмассовых трубах

Электропроводки в трубах выполняют только в тех случаях, когда не рекомендуется применение других способов прокладки. Трубные проводки применяют для защиты проводов от механических повреждений, а также для защиты изоляции проводов от воздействия неблагоприятных условий окружающей среды. Для защиты от механических повреждений можно сам трубопровод выполнить негерметичным, а для защиты от внешней среды трубопровод выполняют герметичным.

Герметичность трубопровода обеспечивается уплотнением мест соединения труб между собой и их присоединения к ответвительным коробкам и различным электропотребителям.

При пересечении с трубами отопления расстояние до труб электропроводки должно быть в свету не менее 50 мм, а при параллельной прокладке с ними - 100 мм.

Стальные трубы необходимо прокладывать так, чтобы в них не могла скапливаться влага и конденсат. Для стока воды трубы прокладывают на горизонтальных участках трассы с некоторым уклоном в сторону коробки.

В стальных и пластмассовых трубах прокладывают незащищенные изолированные провода марки АПРТО, ПРТО, АПВ, ПВ и др.

Минимальные сечения токопроводящих жил изолированных проводов, прокладываемых

2 2 в трубах, составляют 1,0 мм для медных и 2,0 мм - для алюминиевых проводов.

Электропроводки монтируют в трубах так, чтобы при необходимости провода можно было извлечь из трубы и заменить другими. Поэтому если на трассе прокладки трубопровода имеется два угла изгиба, то расстояние между коробками не должно превышать 5 м, а на прямых участках - 10 м.

Выполнять соединения или ответвления проводов в трубах запрещено, их выполняют только в коробках.
