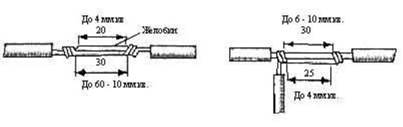

Для пайки алюминиевых однопроволочных жил 2,5-10кв.мм. используют паяльник. Скручивание жил выполняют двойной скруткой с желобком.

При пайке жилы нагревают до начала плавления припоя. Потирая желобок палочкой припоя, лудят жилы и заполняют желобок припоем, сначала с одной, а затем с другой стороны. Для пайки алюминиевых жил больших сечений используют газовую горелку. Одно- и многопроволочные медные жилы спаивают луженой скруткой без желобка в ванночке с расплавленным припоем.

В таблице № 10 приведены температуры плавления и пайки некоторых типов припоев и область их применения.

ТАБЛИЦА № 10

Соединение алюминиевых жил с медными выполняют так же, как соединение двух алюминиевых жил, при этом алюминиевую жилу сначала лудят припоем «А», а затем припоем ПОССу. После остывания место пайки изолируют.

Последнее время все чаще применяют соединительную арматуру, где провода соединяются болтами в специальных соединительных секциях.

Заземление.

От долгой работы материалы «устают» и изнашиваются. При недосмотре может случиться так, что какая-нибудь токопроводящая деталь отваливается и падает на корпус агрегата. Мы уже знаем, что напряжение в сети обусловлено разностью потенциалов. На земле, обычно, потенциал равен нулю, и если на корпус упал один из проводов, то напряжение между землей и корпусом будет равно напряжению сети. Касание корпуса агрегата, в этом случае, смертельно опасно.

Человек также является проводником и может через себя пропустить ток от корпуса на землю или в пол. В этом случае человек подключается к сети последовательно и, соответственно, весь ток нагрузки из сети пойдет по человеку. Даже если нагрузка в сети небольшая все равно это грозит существенными неприятностями. Сопротивление среднестатистического человека примерно равно 3 000 Ом. Произведенный по закону Ома расчет тока покажет, что по человеку потечет ток I = U/R = 220/3000 =0,07 Ом. Казалось бы, немного, но может и убить.

Во избежание этого, делают заземление. Т.е. намеренно соединяют корпуса электрических устройств с землей, что бы вызвать короткое замыкание, в случае пробоя на корпус. При этом срабатывает защита и отключает неисправный агрегат.

Заземлители заглубляют в грунт, сваркой присоединяют к ним заземляющие проводники, которые болтами прикручивают ко всем агрегатам, чьи корпуса могут оказаться под током. Кроме того, в качестве меры защиты, применяют зануление. Т.е. с корпусом соединяют ноль. Принцип срабатывания защиты аналогичен заземлению. Разница лишь в том, что заземление зависит от характера почвы, ее влажности, глубины залегания заземлителей, состояния множества соединений и т.д. и т.п. А зануление напрямую соединяет корпус агрегата с источником тока.

Правила устройства электроустановок говорят, что при устройстве зануления, заземлять электроустановку необязательно.

Заземлитель представляет собой металлический проводник или группу проводников, находящихся в непосредственном соприкосновении с землей. Различают следующие виды заземлителей:

1. Углубленные, выполненные из полосовой или круглой стали и, укладываемые горизонтально на дно котлованов зданий по периметру их фундаментов;

2. Горизонтальные, выполненные из круглой или полосовой стали и уложенные в траншею;
