В зависимости от буквенного обозначения эти машины будут, либо генератором, либо двигателем.

При маркировке электрических цепей соблюдают следующие требования:

1. Участки цепи, разделенные контактами аппаратов, обмотками реле, приборов, машин и другими элементами, маркируют по-разному.

2. Участки цепи, проходящие через разъемные, разборные или неразборные контактные соединения, маркируют одинаково.

3. В трехфазных цепях переменного тока фазы маркируют: «А», «В», «С», в двухфазных - «А», «В»; «В», «С»; «С», «А», а в однофазных - «А»; «В»; «С». Ноль обозначают буквой - «О».

4. Участки цепей положительной полярности маркируют нечетными числами, а отрицательной полярности - четными.

5. Рядом с условным обозначением силового оборудования на чертежах планов дробью указывают номер оборудования по плану (в числителе) и его мощность (в знаменателе), а у светильников - мощность (в числителе) и высоту установки в метрах (в знаменателе).

Необходимо понимать, что все электрические схемы показывают состояние элементов в исходном состоянии, т.е. в тот момент, когда в цепи отсутствует ток.

Электрическая цепь. Параллельное и последовательное включение.

Как уже говорилось выше, мы можем отключать нагрузку от генератора, мы можем подключать к генератору другую нагрузку, а можно подключить несколько потребителей одновременно. В зависимости от стоящих задач мы можем включить несколько нагрузок параллельно или последовательно. При этом меняется не только схема, но и характеристики цепи.

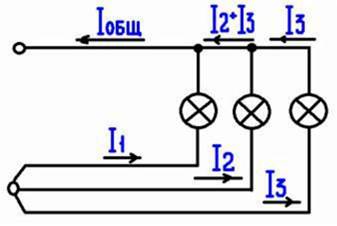

При параллельном подключении напряжение на каждой нагрузке будет одинаковой, и работа одной нагрузки не будет влиять на работу других нагрузок.

При этом, ток в каждой цепи будет разный и будет суммироваться в местах соединений. 1общ = И+12+13+ .+1п

Подобным образом подключается вся нагрузка в квартире, например лампы в люстре, конфорки в электрической кухонной плите и т.п.

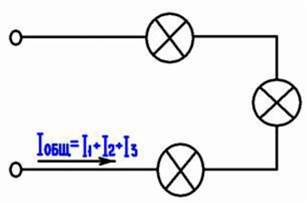

При последовательном включении, напряжение равными долями распределится между потребителями

В этом случае по всем включенным в цепь нагрузкам будет проходить суммарный ток и в случае выхода из строя одного из потребителей вся схема перестанет работать. Такие схемы используются в новогодних гирляндах. Кроме того, при использовании элементов разной мощности в последовательной цепи, слабые приемники просто перегорают.

иобщ = и1 + и2 + из + . + ип

Мощность, при любом способе подключения, суммируется: Робщ = Р1 + Р2 + Р3 + . + Рп.

Расчет сечения проводов.

Ток, проходя по проводам, нагревает их. Чем тоньше проводник, и чем больше проходящий через него ток, тем сильнее нагрев. При нагреве плавится изоляция провода, что может привести к короткому замыканию и пожару. Расчет тока в сети не сложен. Для этого надо

12

мощность прибора в ваттах разделить на напряжение: 1=Р/и.

Все материалы имеют допустимую проводимость. Это значит, что такой ток они могут пропустить через каждый квадратный миллиметр (т.е. сечение) без особых потерь и нагрева (см. таблицу №7).
