Щиток устанавливают на стене, имеющей жесткую конструкцию, в местах, удобных для доступа и обслуживания. Он должен располагаться в стороне от зоны возможных механических воздействий (открывающихся дверей, ставен и т. п.) и от трубопроводов отопления, водопровода, газопровода, не ближе чем на расстоянии 0,5 м.

Щиток крепят на прочном основании строго вертикально с уклоном не более 1°. Расстояние от пола до коробки зажимов счетчика должно быть в пределах 0,8-1,7 м.

При установке квартирного щитка в местах, где возможно его повреждение, например под лестницами, щиток помещают в шкаф с окошком для счетчика или в нишах.

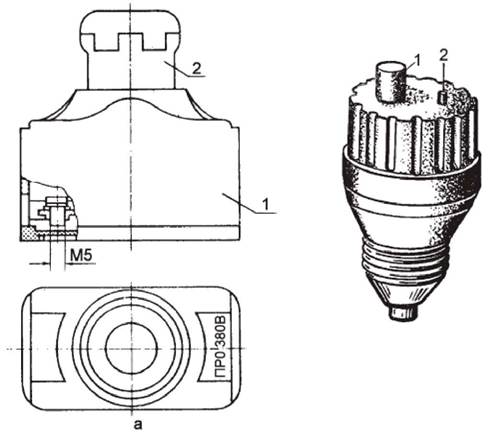

Плавкий предохранитель - один из наиболее распространенных аппаратов защиты. Для бытового потребления плавкие предохранители оформляют в виде однополюсных резьбовых предохранителей с резьбой Е27. Предохранитель состоит из двух основных частей (рис. 26 а): основания прямоугольной формы и ввертываемого цилиндрического корпуса с плавкой вставкой. Основание устанавливается на щитке в цепи фазного провода. К зажиму, связанному с центральным контактом, подключают провод, идущий от клеммы (2) счетчика; к зажиму резьбовой части - провод, идущий к нагрузке. Плавкая вставка помещена в фарфоровый цилиндр с двумя металлическими колпачками со стороны торцов. Вставку устанавливают в цилиндрический корпус, который ввертывают в основание.

Плавкие вставки для предохранителей выпускаются на номинальный ток 6,3; 10; 16; 20 и

25 А.

Автоматические выключатели. Для применения в квартирных щитках с плавкими вставками разработаны автоматические выключатели типа ПАР на 6,3 и 10 А с присоединительными размерами, такими же, как и резьбовых предохранителей (рис. 26 б). В отличие от плавких вставок автоматический выключатель после срабатывания снова готов к работе. Чтобы его включить, достаточно нажать кнопку большого диаметра, а нажав кнопку маленького диаметра, можно отключить цепь. Эти автоматы имеют комбинированный расцепитель: электромагнитный - для мгновенного отключения коротких замыканий, и тепловой - для отключения перегрузок.

На квартирных щитках применяют также однополюсные автоматические выключатели А3161 или АБ-25 с тепловыми расцепителями на 15, 20 или 25 А или же АЕ1111 с комбинированными расцепителями на токи от 6,3 до 25 А.

В настоящее время промышленностью выпускаются вводные квартирные щитки разных модификаций и типов (ЩК, ЩО, ШКИ и др.)

Щитки могут быть открытого и закрытого исполнения, соответственно для установки на стене или в нишах. Их комплектуют предохранителями на одну, две группы или однополюсными автоматическими выключателями на две или три группы. Габариты щитка - 260x150x129 мм. Автоматы и счетчик закрыты пластмассовым корпусом (крышкой) с окошком для счетчика и отверстием для ручек управления автоматами. Крышка установлена на боковых защелках и легко снимается. Конструкция щитка допускает ввод и вывод проводов сверху или снизу, предусмотрена возможность их пломбирования.

Желательно магистральную линию штепсельных розеток и цепь освещения запитывать от разных предохранителей или автоматических выключателей. Этим достигается сохранение освещения в домике при перегрузке в линии штепсельных розеток.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке - пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью срока не более 12 месяцев, а на однофазных счетчиках - с давностью не более 2 лет.

Государственную поверку счетчика проводят один раз в 16 лет.

Тема 5. Линии электропередач (воздушные, провода для воздушных линий, опоры и изоляторы). Ответвления от ВВЛ к вводам в здания.

Воздушные линии

Воздушные линии электропередачи (ВЛ) - это расположенные на открытом воздухе устройства для передачи и распределения электроэнергии, выполняемые проводами, прикрепленными при помощи изоляторов и арматуры к опорам, а также стойкам или кронштейнам на зданиях и инженерных сооружениях.

Воздушные линии должны располагаться так, чтобы опоры не загораживали входов в здания и въездов во дворы и не затрудняли движения транспорта и пешеходов.

На опорах ВЛ на высоте 2,5-3 м от земли должен быть нанесен порядковый номер и год установки опоры.

Провода для воздушных линий

Для воздушных линий (ВЛ) применяются неизолированные провода. Изолированные провода применять нецелесообразно, так как всякая изоляция разрушается от атмосферных воздействий и не предохраняет от поражения электрическим током.

Ответвления к садовым домикам от ВЛ рекомендуется выполнять проводами с атмосферостойкой изоляцией. Длина ответвления к вводу не более 25 м.

Провода для прокладки ВЛ. Для ВЛ, как правило, применяются многопроволочные провода марки А из алюминия, марки АН и АЖ из алюминиевого сплава АСЗ и АСТ, стальные провода, а также сталеалюминиевые марки АС, имеющие сердечник из стальных оцинкованных проволок и наружный повив из алюминиевых проволок. Применение расплетенных проводов не допускается.

Технические характеристики неизолированных проводов приведены в таблице 19.

Длительно допустимые нагрузки на провода воздушных линий определяются для температуры воздуха +25 °С из расчета максимальной температуры нагрева проводов +70 °С.
